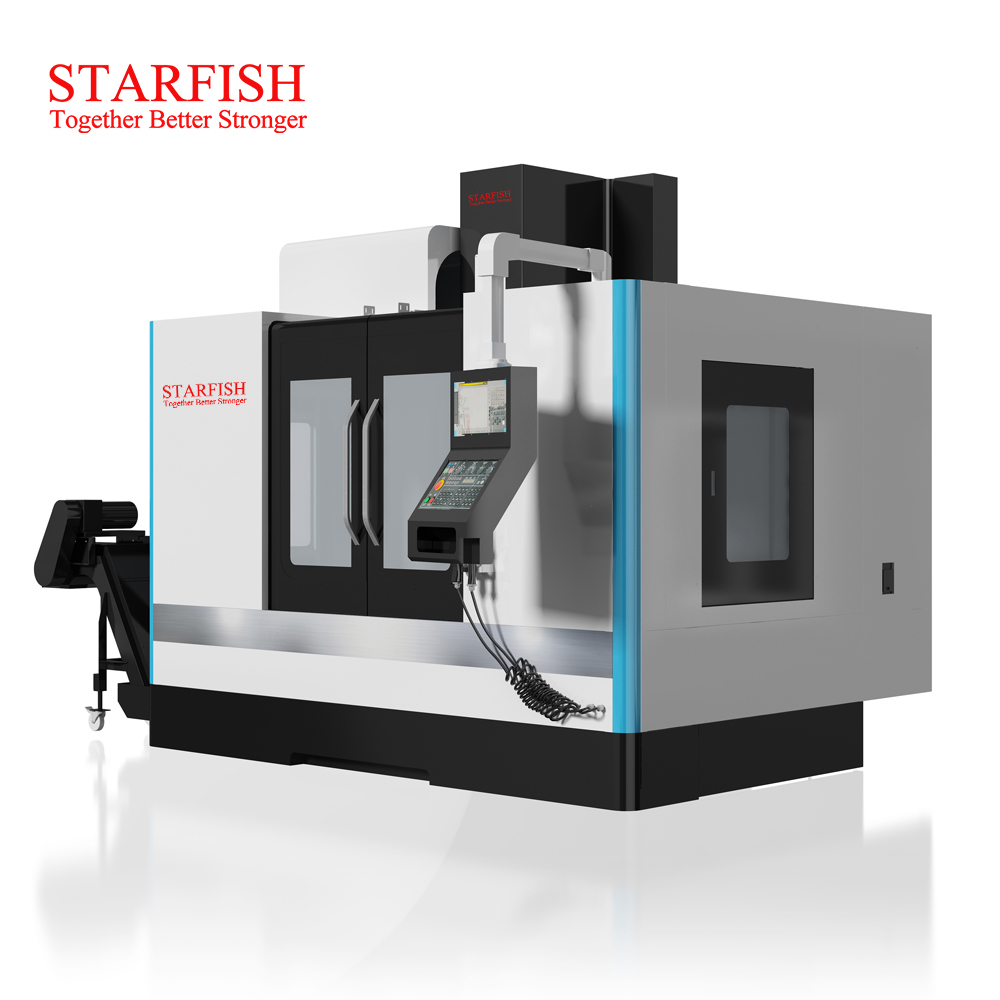

VMC-1270HL/1370HL/1580HL
| Cantidad: | |
|---|---|
Introducción
de VMC de alta velocidad
1. Esta serie de centros de mecanizado vertical CNC adopta un diseño mecatrónico, una estructura razonable y un uso conveniente.
2. Los tres ejes adoptan una guía de rodillo lineal, que tiene una pequeña vibración durante una alimentación de alta velocidad, y no hay fluencia durante una alimentación de baja velocidad, asegurando una alta precisión y estabilidad;
3. Alta rigidez y cojinetes de alta precisión aseguran una alta precisión para el mecanizado a largo plazo;
4. Es adecuado para el procesamiento preciso de piezas de trabajo complejas, como cajas, tablas, placas y carcasas;
5. Equipado con una caja de cambios, refrigerante a través del huso y una columna de aumento, es adecuada para el mecanizado de alta eficiencia de las piezas de la válvula.
6. Todas las partes clave provienen de la conocida marca mundial
Configuración
Parámetros del centro de mecanizado vertical de alta precisión
Regiones | Artículo | VMC-1270HL | VMC-1370HL |
Mesa de trabajo | Tamaño (ancho × largo) （mm） | 1400 × 700 | 1400 × 700 |
Carga útil máxima （kg） | 1000 | 1100 | |
Viajar | Movimiento de la tabla (eje x) | 1200 | 1300 |
Feed de trabajo de trabajo (eje y mm) | 700 | 700 | |
Movimiento del huso (eje z) | 650 | 700 | |
Distancia desde el extremo de la nariz del huso hasta la mesa de trabajo (mm) | 120-770 | 120-820 | |
Distancia desde el centro del huso para guiar la superficie de la cama (mm) | 750 | 755 | |
Huso | Afilar# | ISO 7:24 No. 40 （No. 50） | |
Velocidad del huso （Rpm） | 8000/10000/6000 （Opción） | ||
Modo de transmisión de energía | Tipo de cinturón | Tipo de cinturón | |
Mover | Movimiento rápido del eje xyzb (m/min) | 24/24/24 | 24/24/24 |
Maquinaria eléctrica | Eje (30 minutos/continuo) （kw） | 15/11 | 15/11 |
Eje xyz （kw） | 3.0/3.0/3.0 | 3.0/3.0/3.0 | |
Guía xy/z | Forma | Rail (dos lineal y uno duro) | |
Sistema CNC | Modelo | Siemens/Fanuc/Mitsubishi | Siemens/Fanuc/Mitsubishi |
Otro | Peso （kg） | 9500 | 11000 |
Área cubierta （mm） | 3400 × 2700 mm | 3500 × 2700 mm | |
Ventaja del producto de 3 eje, 4 eje, 5 exis Centro de mecanizado vertical
Aquí hay algunas características clave de un centro de mecanizado vertical CNC de control lineal
Gran sobre de trabajo: la máquina tiene un sobre grande de trabajo, lo que permite el mecanizado de grandes piezas de trabajo. Tiene un amplio área de trabajo acomodadoras con dimensiones y peso significativos.
Orientación vertical del huso: el centro de mecanizado tiene una orientación vertical del huso, lo que significa que la herramienta de corte se mueve hacia arriba y hacia abajo a lo largo del eje Z. Esta orientación permite ser fácil acceso a la pieza de trabajo y permite el mecanizado de geometrías complejas.
Alta rigidez y estabilidad: la máquina está diseñada para ser altamente rígida y estable, lo que garantiza un mecanizado preciso y preciso. Se construye con materiales de servicio pesado y presenta una estructura robusta para minimizar las vibraciones y mantener la estabilidad durante el mecanizado.
Capacidades de múltiples eje: el centro de mecanizado está equipado con múltiples ejes, típicamente tres o más, lo que permite el mecanizado simultáneo en diferentes direcciones. Esta capacidad de múltiples eje permite la producción de piezas complejas con intrincadas geometrías.
Preguntas frecuentes
Aceptación:
el contenido de pre-aceptación por el estándar de aceptación de la máquina
y una hoja de inspección de precisión.
Instalación
1) El vendedor ofreció el comprador, según la tabla de fundaciones.
2) Después de que el equipo llega al sitio del usuario, el comprador debe completar las preparaciones para la fuente de alimentación trifásica, el cable trifásico de cuatro núcleos, la fuente de aire comprimido, etc., y proporcionar los cables como se mencionó anteriormente y las tuberías de aire para ingresar a la interfaz estándar de la máquina herramienta, y el usuario notificará al proveedor para instalar y deshacer después de la preparación.
Capacitación
• 1-2 días: inspección de la conexión de cable, la base terminada está calificada para guiar al
cliente a conocer el nombre y las funciones de cada componente también.
1) Demo y enseñe al usuario a calibrar y usar piezas de trabajo de clientes en la máquina.
Revise todos los pasos de operación y aprenda el método de mantenimiento de cada pieza.
El período de garantía es de 14 meses a partir de la fecha de depuración en el taller de clientes.
En el período de garantía
si algunas piezas deben ser reemplazadas debido a la calidad del producto, la compañía es responsable del reemplazo gratuito. Si el problema no está relacionado con la calidad del producto del torno vertical, o si la empresa necesita enviar a un técnico para arreglar el torno vertical, se deben recolectar las tarifas apropiadas.
Nuestra compañía ayudará a los clientes a hacer que la máquina funcione bien y responder todas las preguntas
de los clientes en línea.
Para problemas de operación simples a través del correo electrónico/WhatsApp/Video/Phone Llamado, directamente
para un problema difícil, invite a un ingeniero a ayudarlo a reparar o depurar en el sitio.
Fuera del período de garantía:
el cliente solo paga el costo de las piezas a un precio razonable y más bajo.
Solución de problemas
1) Antes de la entrega: el departamento especial de QC verifica cuidadosamente para asegurarse de que todo esté calificado con alta
calidad
2) mediante la vista de fotos o videos reales de los clientes, utilizando el grupo discutido o el correo electrónico, o
la reunión de video o una llamada telefónica brinda soluciones inmediatamente
3) El ingeniero de despacho va a las talleres de los clientes en el sitio.
