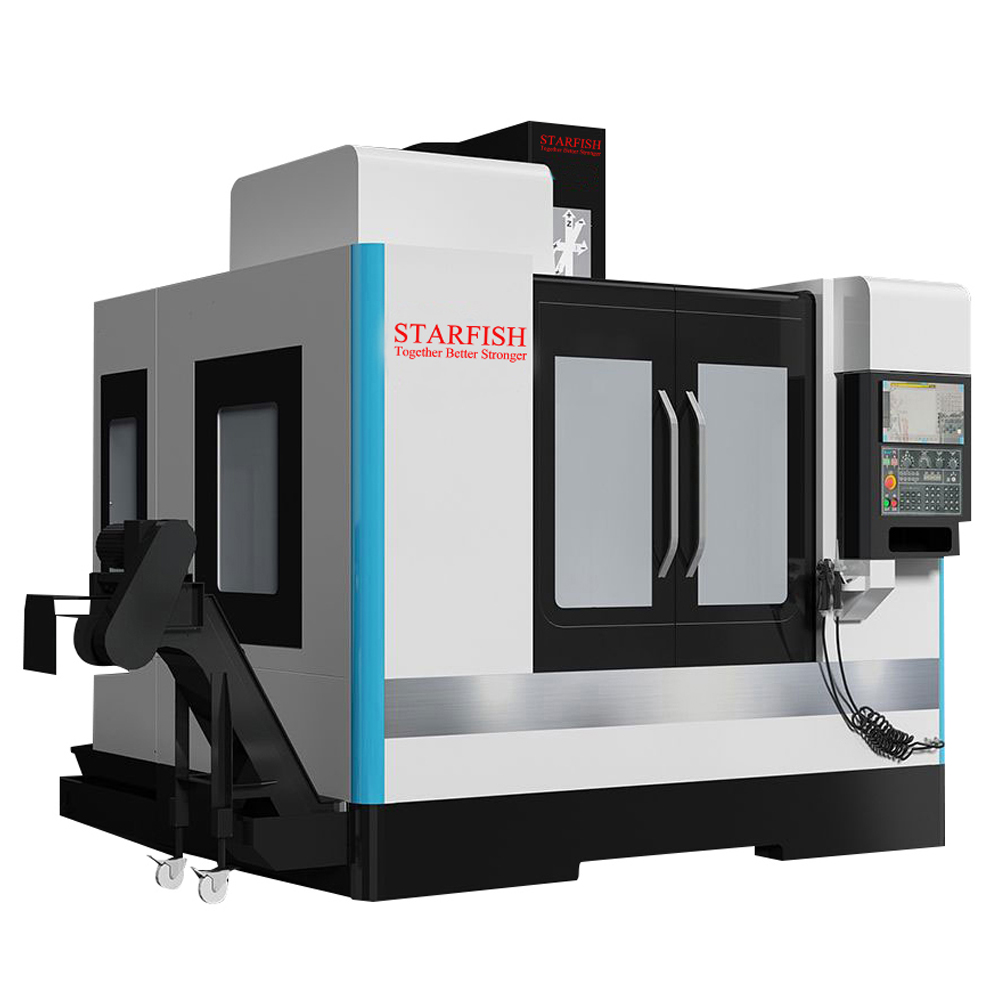

Característica del centro de mecanizado vertical de 5 ejes
1. El lecho de la máquina, la columna, la caja del husillo y otros componentes clave se utilizan en piezas fundidas de alta precisión, organización estable, calidad permanente. Las fundiciones se analizan mediante el cálculo de la computadora del análisis de elementos finitos, y la fuerza estructural razonable y el refuerzo se combinan para proporcionar una alta rigidez de la maquinaria. La estructura de fundición adopta tecnología de moldeo de una pieza y estructura de cajas, y el procesamiento adopta una gran máquina de mecanizado pentaédrica para completar el mecanizado en un solo sujeción, de modo que la máquina herramienta tiene alta rigidez, alta resistencia y excelente precisión geométrica y posicional. La máquina tiene alta rigidez, alta resistencia y excelente precisión geométrica, y puede garantizar la estabilidad a largo plazo y la alta precisión de la máquina. Para evitar la deformación después del mecanizado, los moldes se recocen a fondo para eliminar el estrés interno.
2. La base es ancha, la columna es una estructura de la caja triangular, un diseño de soporte completo de carga pesada, una estructura sólida, puede garantizar la capacidad de carga pesada durante el mecanizado, la vibración de corte de alta velocidad es pequeño y bajo ruido.
3. El diseño simétrico de izquierda y derecha, el equilibrio de peso de ambos lados de la columna, puede mantener la estabilidad de la precisión de la máquina.
4. La caja del husillo está reforzada con costillas, y la longitud de contacto entre la caja y la columna del husillo es apropiada para proporcionar un soporte estable para el huso.
5. Los tornillos de tres ejes adoptan tornillos de bola de grado C3 de gran diámetro con una estructura preferida, lo que puede eliminar efectivamente la extensión térmica de los tornillos, y la precisión de posicionamiento se adopta completamente por el estándar ISO-230-2.
6. El eje XYZ adopta la guía de rodillos lineales, que tiene las características de alta rigidez, bajo ruido y baja fricción, y puede hacer un desplazamiento rápido y obtener la mejor precisión de redondeo.
7. desplazamiento de la capa x/y/z: 24/22/24M/min.
8. El servomotor de 3 ejes adopta una detección absoluta, no es necesario hacer el retorno en el hogar cada vez que el mecanizado, lo que puede mejorar la eficiencia, y al mismo tiempo, debido a que no hay un interruptor de límite, puede reducir la tasa de falla y aumentar la confiabilidad de la máquina.
9. El servomotor de tres ejes y el tornillo están directamente conectados por un acoplamiento de precisión, que puede eliminar el espacio de conexión y mejorar la eficiencia de la transmisión.
10. La capacidad de fluido de corte es de hasta 200 litros, lo que puede descargar el fluido de corte rápidamente. El tanque de agua está diseñado con múltiples filtros y se coloca en el interior de la máquina para ahorrar espacio.
11. El huso adopta el huso de alta precisión con una velocidad estándar de hasta 12000 rpm, la parte delantera del huso adopta el diseño de laberinto y está equipado con la función de la cortina de aire del huso como estándar, lo que evita que el fluido de corte ingrese a los rodamientos del huso, y mejora la vida útil de la espinda de la espinda; La máquina estándar adopta el rotor de husillos de alta potencia, y el motor de alto torque se puede seleccionar para que coincida con la salida de torque más alta. Date cuenta de la verdadera sensación de procesamiento de alta velocidad.
12. El uso de brote de garra de cuatro pistas de alta tensión, una gran superficie de contacto de contacto, agarrando la fuerza del cuchillo es fuerte, la pérdida de espiga del mango del cuchillo es pequeña y larga vida.
