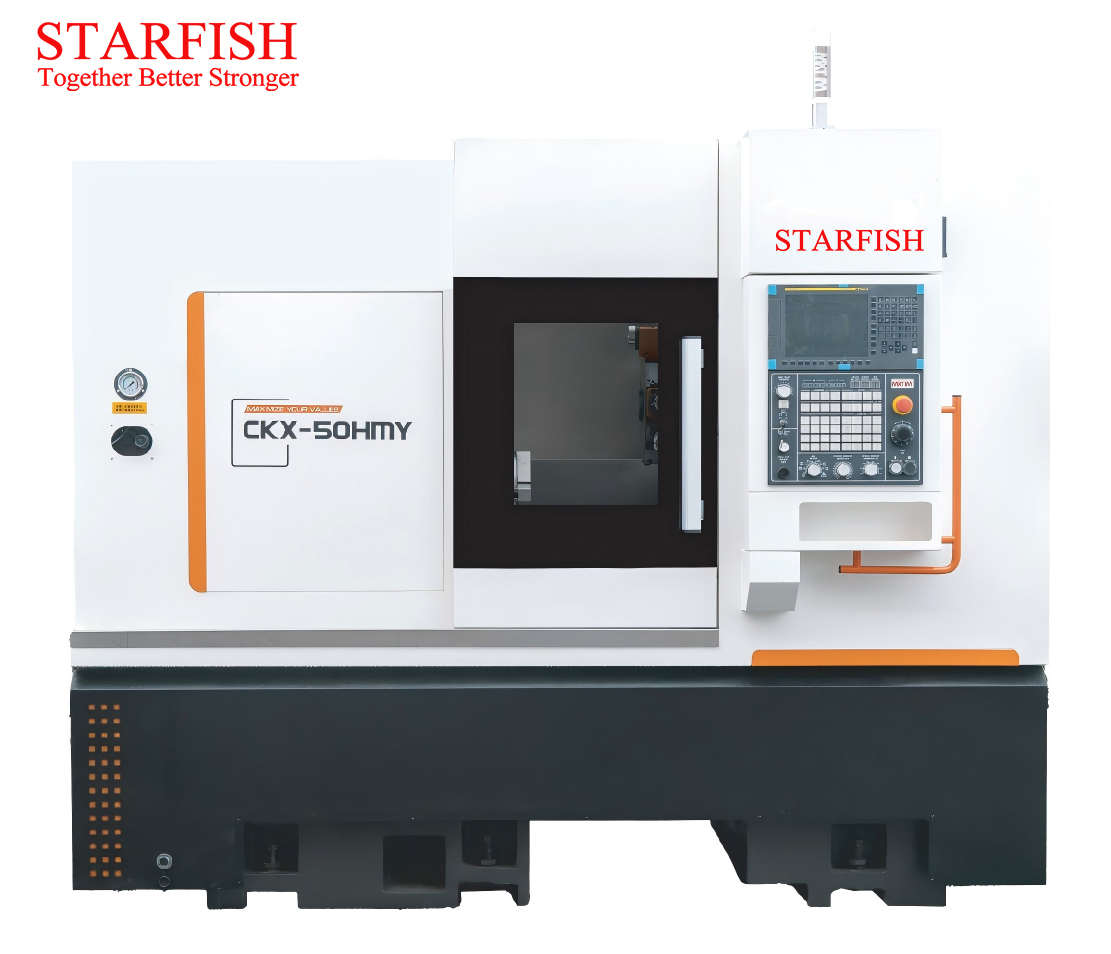

Introducción del centro de fresado y torneado de bancada inclinada CNC
1. El torno de fresado y torneado de bancada inclinada con varillaje de tres ejes y circuito semicerrado. Alta precisión y buena estabilidad térmica. Diseño modular, protección completamente cerrada, estructura optimizada asistida por computadora. Tratamiento de envejecimiento a largo plazo de piezas clave, procesamiento de equipos avanzados. La cama y las piezas importantes relacionadas están hechas de material de hierro fundido de alta calidad, diseño estructural científico y razonable para garantizar los requisitos de alta precisión de toda la máquina.
2. Cama central de torneado de plataforma inclinada: fundida con material de hierro fundido de alta resistencia y alta calidad, diseño inclinado a 30°, rigidez fuerte y buena resistencia a los golpes, eliminación suave de virutas para garantizar los altos requisitos de rigidez de toda la máquina;
3. Torno giratorio de bancada inclinada con husillo de eje Y: rodamientos de alta precisión y alta calidad, diseño de tramo óptimo, rodamientos de rodillos cilíndricos de doble hilera de alta precisión con gran rigidez, velocidad máxima de hasta 4000 rpm; Los componentes cumplen con los requisitos de alta rigidez, alta precisión y alta velocidad; El husillo está equipado con un servomotor principal de serie, que puede lograr un posicionamiento preciso.

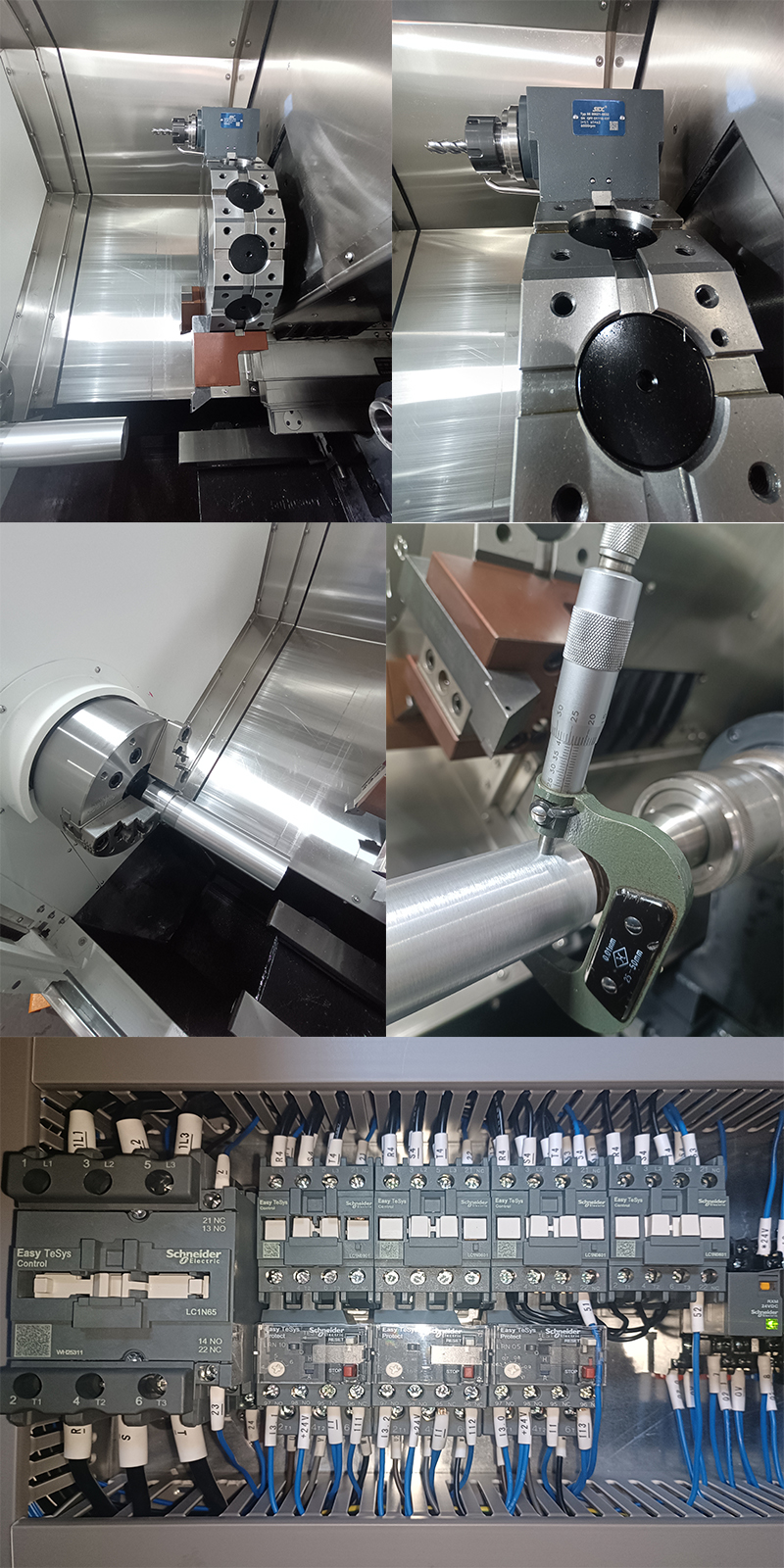

Detalles
Parámetro
Artículo | Unidad | CKX40HMY | CKX50HMY | CKX60HMY |
Máx. sudando sobre la cama | mm | Ф460 | Ф560 | Ф700 |
Giro máximo sobre el carro | mm | Ф230 | Ф280 | Ф320 |
Diámetro máximo de giro: dics/eje | mm | Ф280(dics)/Ф220(eje) | Ф310(dics)/Ф260(eje) | Ф400(dics)/Ф300(eje) |
Máx. longitud de giro | mm | 250 | 400 | 630 |
Mandril hidráulico hueco | pulgada | 6''/8'' | 8''/10'' | 10'' |
Tipo de cabezal de husillo | mm | A2-5 | A2-5 | A2-8 |
Diámetro del orificio del husillo | mm | Ф56 | Ф66 | Ф93 |
Máx. Diámetro de la barra | mm | Ф45 | Ф51 | Ф74 |
Potencia del motor del husillo | KW | 7,5/11 (servo) | 15/11 (servo) | 15/18,5 (servo) |
Rango de velocidad del husillo | RPM | 30-4000 | 30-4000 | 50-2500 |
Recorrido del eje X/Z/Y | mm | 230/470/±35 | 235/480/±50 | 250/720/±50 |
Velocidad de alimentación rápida X/Z/Y | mm | 18/20/10 | 18/20/10 | 16/20/10 |
Par motor X/Z/Y | Nuevo Méjico | 10N/10N/10N((GSK) 11N/11N/11N(FANUC) | 5N/15N/15N(GSK) 11N/11N/11N(FANUC) | 15N/15N/15N((GSK) 11N/11N/11N(FANUC) |
Modo de husillo de bolas X/Z/Y | mm | Ф32/Ф32/Ф25 | Ф32/Ф40/Ф40 | Ф40/Ф40/Ф40 |
Ancho del carril guía lineal X/Z/Y | mm | 35/35/carril duro | 45/45/carril duro | 45/45 (rodillo/riel duro |
cuenta de herramientas | 12 | 12 | 12 | |
Tamaño de la herramienta (diámetro externo/herramienta perforadora/herramienta eléctrica) | mm | 16*16/Ф25/BMT40ER20 | 25*25/Ф32/BMT55 ER32 | 25*25/Ф32/BMT55 ER32 |
motor de herramienta eléctrica | rpm | 4000 | 4000 | 4000 |
Precisión de posición (eje X) | mm | 0.005 | 0.006 | 0.008 |
Precisión de posición (eje Z) | mm | 0.006 | 0.007 | 0.008 |
Precisión de posición (eje Y) | mm | 0.01 | 0.01 | 0.01 |
Precisión de posición de repetibilidad (eje X) | mm | 0.003 | 0.003 | 0.004 |
Precisión de posición de repetibilidad (eje Z) | mm | 0.004 | 0.004 | 0.006 |
Precisión de posición de repetibilidad (eje Y) | mm | 0.008 | 0.008 | 0.008 |
Diámetro de la manga del contrapunto | mm | Ф65 | Ф80 | Ф110 |
Recorrido de la manga del contrapunto | mm | 80 | 80 | 150 |
Agujero cónico de la manga del contrapunto | MT No. | MT4 | MT5 | MT5 |
Forma y pendiente de la cama | Integral/30° | Integral/30° | Integral/30° | |
Tamaño de la máquina herramienta (LXWXH) | mm | 2260x1850x2050 (no incluye transportador) | 2280x1910x2320 (no incluye transportador) | 3060x1900x2400 (no incluye transportador) |
Peso de la máquina herramienta | kg | Aprox. 3000 | Aprox. 4000 | Aprox. 5700 |
