Max. Diámetro de rotación: 2500-16000 mm
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
Característica

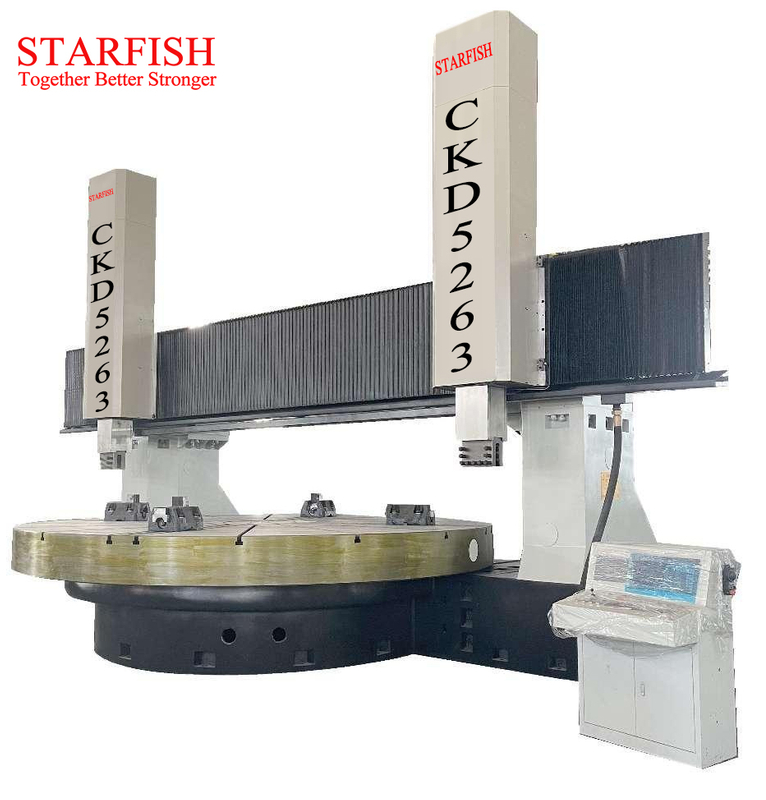

1. Esta serie Torreta vertical doble CNC Tornhes es adecuado para el giro interno y externo, estrecha interna y externa, cara, ranura, hilo, giro de la superficie de contorno, etc.
2. La unidad de husillo adopta servomotores, a través de 16 pasos de la unidad de cambio de velocidad del huso, para que la mesa de trabajo realice una regulación de velocidad sin pasos.
3. El sistema de alimentación adopta el tornillo de plomo de accionamiento del servo motor a través de la caja de engranajes.
4. El sistema de alimentación del eje de remolque adopta el tornillo de plomo, ambos extremos fijos y previos, una alta rigidez avanzada.
5. Torre doble vertical CNC Tornas adopta Siemens, Sistema Fanuc y Servo Motor
Especificación
El torno vertical se puede equipar con el eje C
Artículo | Unidad | CK5225 | CK5235 | CK5240 | CK5250 | CK5263 | CK5280 | CK52100 | CK52125 | CA52160 |
Max. Diámetro de giro | mm | 2500 | 3500 | 4000 | 5000 | 6300 | 8000 | 10000 | 12500 | 16000 |
Max. Altura de la pieza de trabajo | mm | 1600/2000 /2200 | 1600/2000/ 2200 | 1600/2000/ 2200 | 4000 | 4000 | 4000 | 4000 | 5500 | 10000 |
Diámetro de la mesa de trabajo | mm | 2250 | 2850 | 3150 | 4500 | 5700 | 7100 | 7500 | 7500 | 5500 /6000/7000 |
Max. Peso de la mesa de trabajo | t | 10/16 | 16/10/20/32 | 16/10/32 /40/50/63 | 32/40/50 /63150 | 63/80 /100/150 | 100/125/150 | 150/250 | 250 | 400 |
Paso de rotación de la mesa de trabajo | sin paso | sin paso | sin paso | sin paso | sin paso | sin paso | sin paso | sin paso | ||
Velocidad de rotación de la mesa de trabajo | r/min | 2 ~ 63 | 2 ~ 63 | 2 ~ 63 | 0.32 ~ 32 | 0.32 ~ 32 | 0.32 ~ 32 | 0.2 ~ 20 | 0.16 ~ 16 | 0.1-10 |
Max. Torque de mesa de trabajo | KN · M | 63 | 63 | 63 | 150 | 150 | 150 | 640 | 640 | 1000 |
Max. Torque de giro de la publicación de herramientas | Kn | 53 | 53 | 53 | 63 | 63 | 63 | 125 | - | |
Rango de alimentación de herramientas correctas | mm/min | 0.25 ~ 90 | 0.25 ~ 90 | 0.25 ~ 90 | 0.10 ~ 500 | 0.10 ~ 500 | 0.10 ~ 500 | - | 0.10 ~ 500 | - |
Herramienta correcta después del movimiento rápido | mm/min | 1550 | 1550 | 1550 | 4000 | 4000 | 4000 | 4000 | 4000 | - |
Herramienta izquierda después del movimiento rápido | mm/min | 5000 | 5000 | 5000 | 4000 | 4000 | 4000 | 4000 | 4000 | - |
Rango de alimentación posterior a la herramienta izquierda | mm/min | 1-2000 | 1-2000 | 1-2000 | 0.10 ~ 500 | 0.10 ~ 500 | 0.10 ~ 500 | - | 0.10 ~ 1000 | - |
Ángulo de balanceo de la publicación de la herramienta | ± 30º | ± 30º | ± 30º | - | - | - | - | - | - | |
Sección de herramientas | mm | 40 × 50 | 40 × 50 | 40 × 50 | 280x280 | 280x280 | 280x280 | 80x80 | 100x100 (Max) | - |
Sección RAM | mm | - | - | - | - | - | - | 320x320 | 400x400 | 400/500 |
Viaje de rayo | mm | 1250/1650/1850 | 1250/1650/1850/2150/2800 | 1250/1650/1850/2150/2800/3500 | 2150/2800/3000/4500 | 3000/3500/4500 | 3000/3500/4500/5000 | 3250/3750/4500/5000 | 4000/4500/5000 | 4000/5000/5500 |
Velocidad de elevación del haz | mm/min | 350 | 350 | 350 | 410 | 410 | 410 | 300 | 300 | |
Potencia del motor principal | KW | 55 | 55 | 55 | 75/90 | 90 | 90/132 | 132 | 132 | 160 |
Peso | t | 41 | 45 | 47 | 200 | 215 | - | - | 465 |
