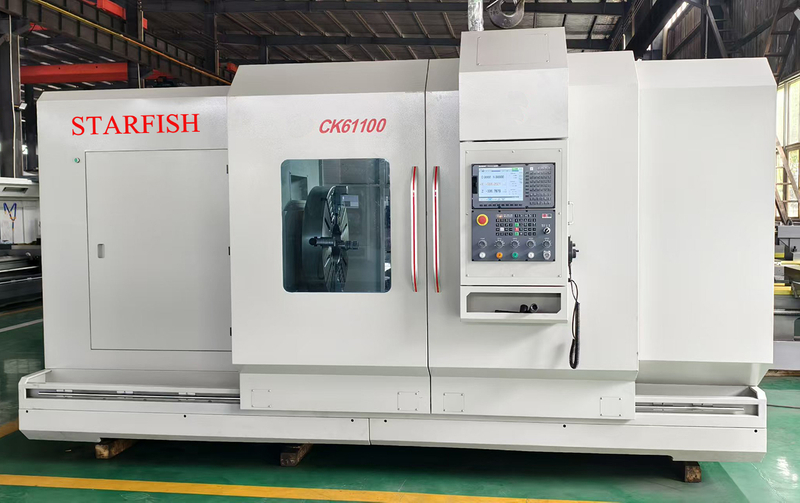

Uso de la máquina del torno horizontal

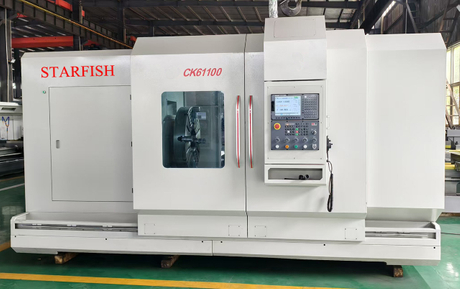

This series of Horizontal CNC lathes is a heavy-duty CNC machining machine tool, is an automatic metal processing equipment controlled by the CNC system, suitable for semi-finishing and finishing of heavy workpieces, with simple programming, reliable structure, convenient operation and high degree of automation, suitable for turning a variety of internal and external cylindrical surfaces, conical surfaces, arc surfaces and other rotating surfaces, and used Para girar varios hilos, es un equipo de mecanizado CNC de uso común en el campo del mecanizado.
Configuración

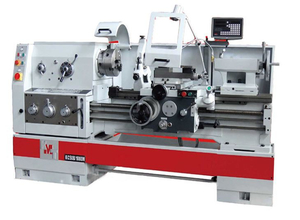

Parámetro (también se puede suministrar torno convencional)
PRESUPUESTO | Unidades | CKQ61100 | CKQ61100 | CK61100 |
Balancearse sobre la cama | mm | 1000 | 1000 | |
Balancearse sobre la diapositiva | mm | 680 | 610 | |
Distancia entre centros | mm | 1000-10000 | 1500-10000 | |
Ancho de la vía guía | mm | 600 | 755 | |
Max. capacidad de carga | T | 4 | 6 | |
Orificio del huso | mm | 105 | 130 | |
Cón de agujero de huso | - | Métrica φ120/mt6 | Métrica φ140/mt6 | |
Tipo de nariz del huso | - | C11 | A2-15 | |
Pasos de velocidad del husillo | - | 3 pasos | 4 pasos | |
Rango de velocidad del husillo | rpm | 20-800 | 4-300 | |
Arrojar | mm | φ400 Manual de 3 mandos | Φ1000 4-Jow Manual | |
Post de torreta/herramienta | - | Posición eléctrica 4 | Posición eléctrica 4 | |
Tamaño de herramienta | mm | 40x40 | 40x40 | |
X viaje en eje | mm | 520 | 520 | |
Viaje del eje z | mm | 1000-10000 | 1500-10000 | |
X Axis Rapid Traverse | mm/min | 4000 | 4000 | |
Axis Z Rapid Traverse | mm/min | 6000 | 6000 | |
Diámetro de pluma | mm | φ120 | Φ160 | |
Pluma de la cola | - | MT6 | MT6 | |
Tailstock Quill Travel | mm | 250 | 300 | |
Motor del huso principal | KW | 15 | 22 | |
Motor de bomba de refrigerante | KW | 0.25 | 0.25 | |
Ancho x altura | mm | 1900x2100 | 2100x2100 | |
Longitud | mm | 3500-12500 | 5000-14000 | |
Peso neto | T | 5.5-11.5 | 10-19 | |

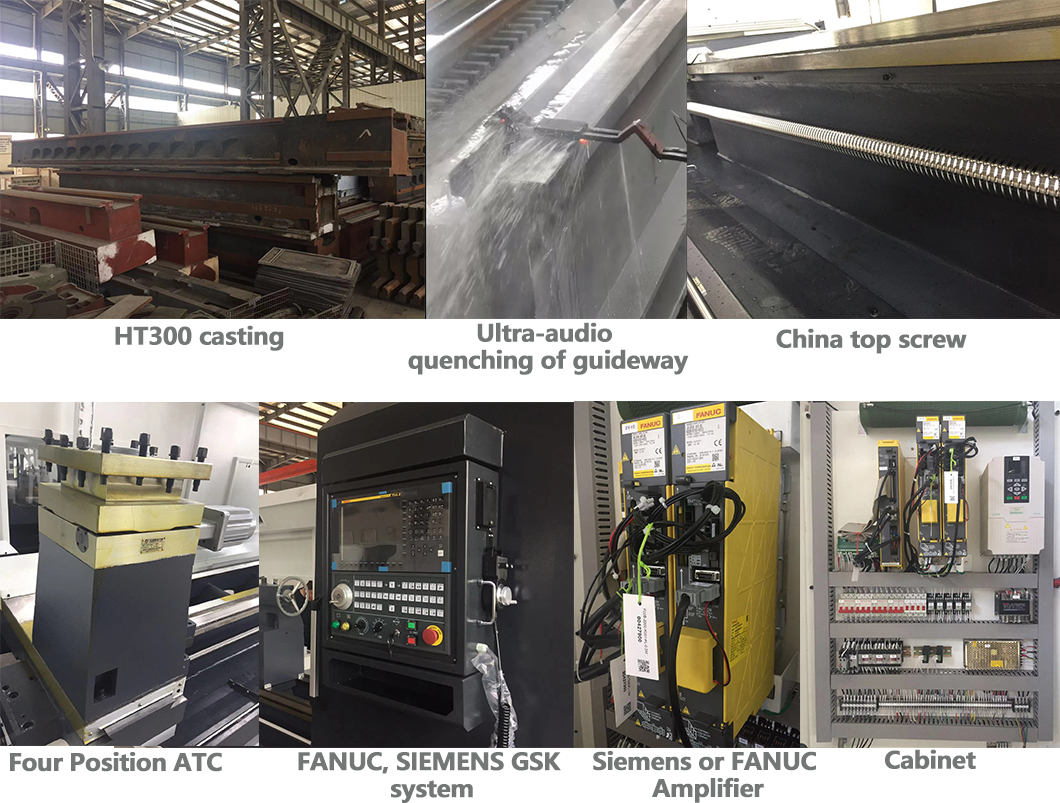

Características de rendimiento de la máquina de torno horizontal CNC
◎ La cama completa está fundida por el proceso de arena de resina, que se trata por el envejecimiento, con una apariencia hermosa, buena rigidez y alta precisión
◎ La superficie del riel guía se apaga por Ultra-Audio, que tiene una retención de precisión extremadamente alta, alta dureza y larga vida
◎ La placa de raspador de alta calidad se utiliza para evitar el rasguño del riel de guía, y la superficie del riel guía está hecha de plástico, que tiene una buena resistencia al desgaste y alta precisión
Configuración estándar
Torreta eléctrica de cuatro estaciones, Chuck de cuatro mandíbulas, contraportada manual, lubricación centralizada automática, sistema de enfriamiento, cubierta protectora semicerrada
Configuración opcional
Sistemas CNC como Siemens, Fanuc, Guangshu y Kande, torretas horizontales o impulsadas, contrapesos hidráulicos, cubiertas protectoras completamente cerradas

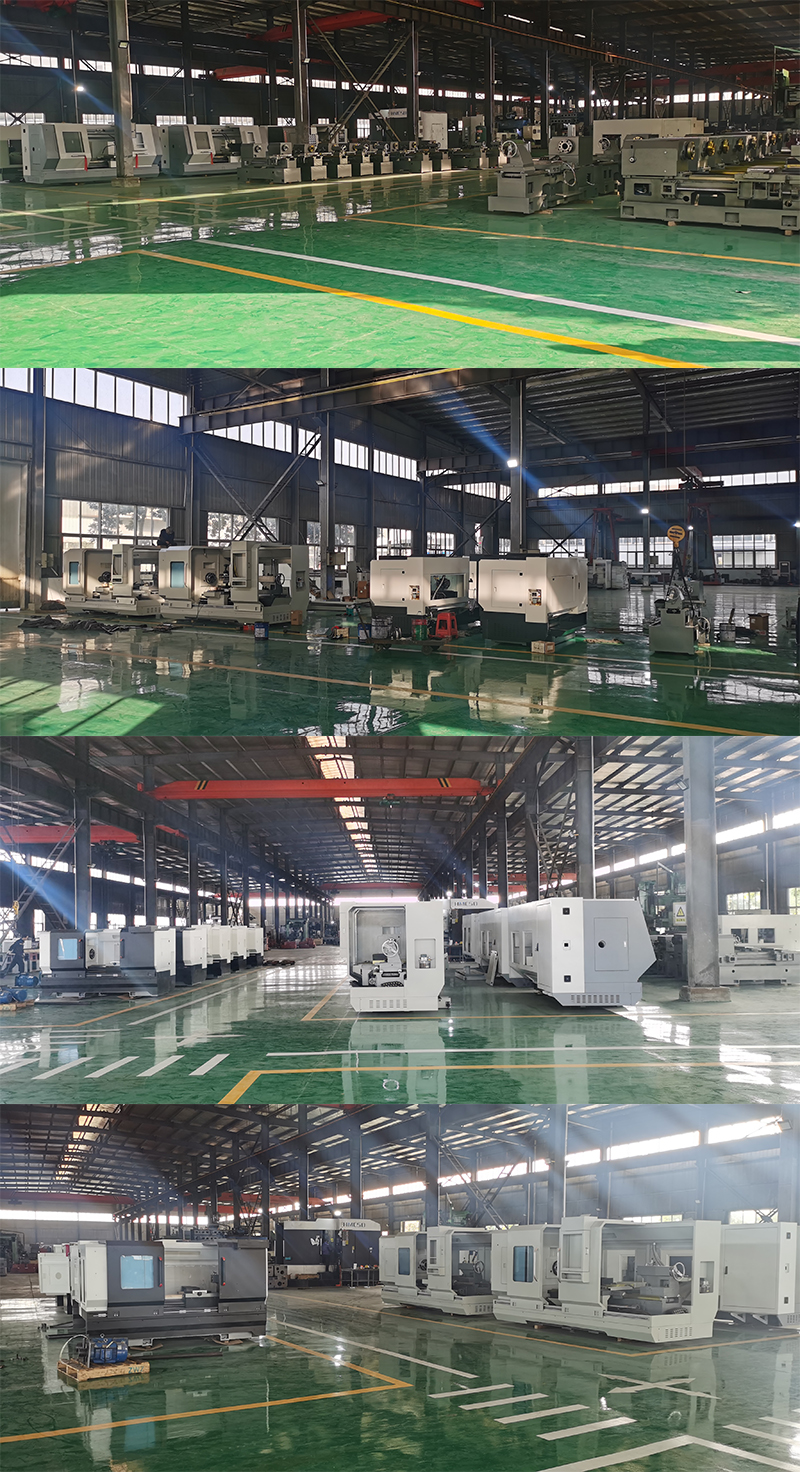

Taller
Preguntas frecuentes
Aceptación:
el contenido de pre-aceptación por el estándar de aceptación de la máquina
y una hoja de inspección de precisión.
Instalación
1) El vendedor ofreció el comprador, según la tabla de fundaciones.
2) Después de que el equipo llega al sitio del usuario, el comprador debe completar las preparaciones para la fuente de alimentación trifásica, el cable trifásico de cuatro núcleos, la fuente de aire comprimido, etc., y proporcionar los cables como se mencionó anteriormente y las tuberías de aire para ingresar a la interfaz estándar de la máquina herramienta, y el usuario notificará al proveedor para instalar y deshacer después de la preparación.
Capacitación
• 1-2 días: inspección de la conexión de cable, la base terminada está calificada para guiar al
cliente a conocer el nombre y las funciones de cada componente también.
1) Demo y enseñe al usuario a calibrar y usar piezas de trabajo de clientes en la máquina.
Revise todos los pasos de operación y aprenda el método de mantenimiento de cada pieza.
El período de garantía es de 14 meses a partir de la fecha de depuración en el taller de clientes.
En el período de garantía
si algunas piezas deben ser reemplazadas debido a la calidad del producto, la compañía es responsable del reemplazo gratuito. Si el problema no está relacionado con la calidad del producto del torno vertical, o si la empresa necesita enviar a un técnico para arreglar el torno vertical, se deben recolectar las tarifas apropiadas.
Nuestra compañía ayudará a los clientes a hacer que la máquina funcione bien y responder todas las preguntas
de los clientes en línea.
Para problemas de operación simples a través del correo electrónico/WhatsApp/Video/Phone Llamado, directamente
para un problema difícil, invite a un ingeniero a ayudarlo a reparar o depurar en el sitio.
Fuera del período de garantía:
el cliente solo paga el costo de las piezas a un precio razonable y más bajo.
Solución de problemas
1) Antes de la entrega: el departamento especial de QC verifica cuidadosamente para asegurarse de que todo esté calificado con alta
calidad
2) mediante la vista de fotos o videos reales de los clientes, utilizando el grupo discutido o el correo electrónico, o
la reunión de video o una llamada telefónica brinda soluciones inmediatamente
3) El ingeniero de despacho va a las talleres de los clientes en el sitio.
