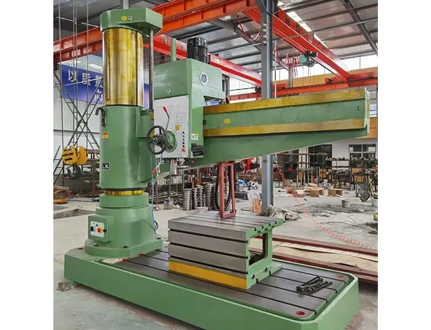

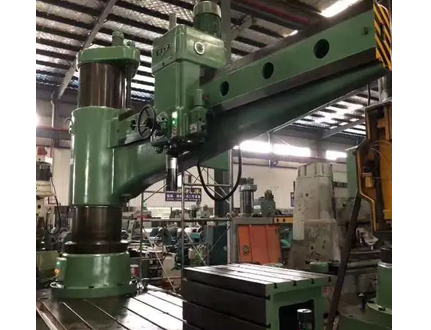

La robusta máquina de perforación radial de metal Z30125 es una solución versátil de servicio pesado construida para perforación de alto volumen en construcción naval, infraestructura energética y fabricación de metales a gran escala.
| Cantidad: | |
|---|---|
Su diseño de brazo radial y su poderoso sistema hidráulico permiten un procesamiento eficiente de piezas de trabajo de gran tamaño, que combinan alcance, rigidez y precisión para aplicaciones industriales exigentes.
Configuración radial de servicio pesado
Alcance extra largo : brazo radial de 4,000 mm con rotación de 360 ° y viaje vertical de 2,000 mm, que cubre un área de trabajo de 5,000x3,000 mm (expandible con tablas de extensión opcionales).
Conduzca hidráulica de alta torca : el motor hidráulico de 30kW proporciona velocidades de huso de 15 a 600 rpm y las fuerzas de alimentación de hasta 100kn, capaces de perforar agujeros de 80 mm de diámetro en acero de resistencia a la tracción de 600 mPa.
Diseño estructural rígido
Columna de sección de caja : columna de acero de 400 mm de diámetro con costilla interna (resistencia de rendimiento ≥345MPa), reduciendo la deflexión bajo carga completa a <0.3 mm a la extensión máxima.
Rodamientos anti-fricción : brazo radial apoyado por rodamientos de rodillos precargados (clasificación de vida L10 ≥10,000 horas), asegurando un movimiento suave y una precisión a largo plazo.
Características para mejorar la productividad
Cabezales de huso dual (opcional) : monte dos husillos de perforación (Main + Auxiliar) para el procesamiento simultáneo de los agujeros, aumentando la salida en un 50% para los patrones repetitivos.
Soporte de herramientas de cambio rápido : el sistema de sujeción de herramientas hidráulicas (ISO 50 Taper) permite swaps de herramientas en <10 segundos, con alineación automática del huso (agitación radial <0.05 mm).
Seguridad y mantenimiento
Protección completa del recinto : escudos de seguridad de policarbonato con interruptores de enclavamiento, que cumplen con las directivas de maquinaria OSHA 1910.212 y CE.
Lubricación centralizada : bomba de grasa automática (sistema de lubricación de 10 puntos) con sensores de presión, reduciendo el tiempo de inactividad de mantenimiento en un 40%.
Construcción naval : placas de casco de perforación, ejes de la hélice y componentes del motor marino del acero marino de alta resistencia (p. Ej., AH36, DH36).
Infraestructura energética : mecanizado de bridas de turbina eólica, tubos de caldera y componentes de la planta de energía nuclear que requieren agujeros de diámetro grande (hasta 150 mm).
Fabricación pesada : procesamiento de marcos de equipos mineros, vigas de puente y estructuras de plataformas en alta mar con patrones de agujeros complejos.
Durabilidad de grado industrial : diseñado para más de 20 años de servicio en entornos hostiles, con pintura epoxi anticorrosiva (resistencia a la pulverización de sal de 500 horas) y componentes eléctricos con clasificación IP65.
Sobre de trabajo personalizable : disponible con alturas de columna extendidas (hasta 5 metros) y tablas rotativas de servicio pesado (capacidad de carga 10-50 toneladas) para mecanizado.
Paquete de servicio integral : incluye instalación en el sitio, capacitación en operadores y una garantía de 3 años que cubre todos los componentes mecánicos e hidráulicos.
Modelo | Unidad | Z30125X40 | |
Max. Diámetro de perforación | mm | 125 | |
Distancia entre el eje del huso y la columna | Max. | mm | 4000 |
Mínimo | mm | 600 | |
Distancia entre la nariz del huso y la superficie de trabajo de la base de la máquina | Max. | mm | 2500 |
Mínimo | mm | 750 | |
Viaje de husillo | mm | 560 | |
Cón de husillo | - | Métrica 80 | |
Rango de velocidad del huso | m/min | 6.3-800 | |
Pasos de velocidad del huso | paso | 22 | |
Rango de alimentación de huso | mm | 0.06-3.2 | |
Pasos de alimentación del huso | paso | 16 | |
Dimensión de mesa de trabajo | mm | 1250x800x630 | |
Max.Torque de eje | Nuevo Méjico | 3136 | |
Distancia de levantamiento del brazo oscilante | mm | 1250 | |
Peso de la máquina | kg | 28500 | |
Tamaño (LXWXH) | mm | 5660x2151x4950 |
S/n | Artículo | Tolerancia |
1 | Planitud de la superficie de trabajo de la base | A 1000 longitud de medición: 0.10 plano u cóncavo |
2 | Paralelismo del movimiento del cabezal a la superficie de trabajo de la base | La longitud de medición en cualquier 1000 es: 0.30 |
3 | Paralelismo del movimiento de balancín a la superficie de trabajo de la base | Longitud de medición en cualquier 300: 0.05 |
4 | 1. Radebir radial del eje del orificio del cón de husillo: | 1: 0.02 2: 0.04 |
5 | 1. Cerca de la cara final del huso | 0.20/1000* *La sonda indicadora que mide la distancia de contacto |
6 | 2. 300 puntos de distancia de la cara final del huso | Un 0.10/300 B 0.05/300 |
7 | La perpendicularidad del eje del huso a la superficie de trabajo de la base | A0.06 B0.10 |
8 | La verticalidad de la superficie de trabajo de la base de movimiento vertical del huso | Valor de carga (resistencia al alimento) 15200NA.B3/1000 La distancia entre los dos contactos del indicador |
Su diseño de brazo radial y su poderoso sistema hidráulico permiten un procesamiento eficiente de piezas de trabajo de gran tamaño, que combinan alcance, rigidez y precisión para aplicaciones industriales exigentes.
Configuración radial de servicio pesado
Alcance extra largo : brazo radial de 4,000 mm con rotación de 360 ° y viaje vertical de 2,000 mm, que cubre un área de trabajo de 5,000x3,000 mm (expandible con tablas de extensión opcionales).
Conduzca hidráulica de alta torca : el motor hidráulico de 30kW proporciona velocidades de huso de 15 a 600 rpm y las fuerzas de alimentación de hasta 100kn, capaces de perforar agujeros de 80 mm de diámetro en acero de resistencia a la tracción de 600 mPa.
Diseño estructural rígido
Columna de sección de caja : columna de acero de 400 mm de diámetro con costilla interna (resistencia de rendimiento ≥345MPa), reduciendo la deflexión bajo carga completa a <0.3 mm a la extensión máxima.
Rodamientos anti-fricción : brazo radial apoyado por rodamientos de rodillos precargados (clasificación de vida L10 ≥10,000 horas), asegurando un movimiento suave y una precisión a largo plazo.
Características para mejorar la productividad
Cabezales de huso dual (opcional) : monte dos husillos de perforación (Main + Auxiliar) para el procesamiento simultáneo de los agujeros, aumentando la salida en un 50% para los patrones repetitivos.
Soporte de herramientas de cambio rápido : el sistema de sujeción de herramientas hidráulicas (ISO 50 Taper) permite swaps de herramientas en <10 segundos, con alineación automática del huso (agitación radial <0.05 mm).
Seguridad y mantenimiento
Protección completa del recinto : escudos de seguridad de policarbonato con interruptores de enclavamiento, que cumplen con las directivas de maquinaria OSHA 1910.212 y CE.
Lubricación centralizada : bomba de grasa automática (sistema de lubricación de 10 puntos) con sensores de presión, reduciendo el tiempo de inactividad de mantenimiento en un 40%.
Construcción naval : placas de casco de perforación, ejes de la hélice y componentes del motor marino del acero marino de alta resistencia (p. Ej., AH36, DH36).
Infraestructura energética : mecanizado de bridas de turbina eólica, tubos de caldera y componentes de la planta de energía nuclear que requieren agujeros de diámetro grande (hasta 150 mm).
Fabricación pesada : procesamiento de marcos de equipos mineros, vigas de puente y estructuras de plataformas en alta mar con patrones de agujeros complejos.
Durabilidad de grado industrial : diseñado para más de 20 años de servicio en entornos hostiles, con pintura epoxi anticorrosiva (resistencia a la pulverización de sal de 500 horas) y componentes eléctricos con clasificación IP65.
Sobre de trabajo personalizable : disponible con alturas de columna extendidas (hasta 5 metros) y tablas rotativas de servicio pesado (capacidad de carga 10-50 toneladas) para mecanizado.
Paquete de servicio integral : incluye instalación en el sitio, capacitación en operadores y una garantía de 3 años que cubre todos los componentes mecánicos e hidráulicos.
Modelo | Unidad | Z30125X40 | |
Max. Diámetro de perforación | mm | 125 | |
Distancia entre el eje del huso y la columna | Max. | mm | 4000 |
Mínimo | mm | 600 | |
Distancia entre la nariz del huso y la superficie de trabajo de la base de la máquina | Max. | mm | 2500 |
Mínimo | mm | 750 | |
Viaje de husillo | mm | 560 | |
Cón de husillo | - | Métrica 80 | |
Rango de velocidad del huso | m/min | 6.3-800 | |
Pasos de velocidad del huso | paso | 22 | |
Rango de alimentación de huso | mm | 0.06-3.2 | |
Pasos de alimentación del huso | paso | 16 | |
Dimensión de mesa de trabajo | mm | 1250x800x630 | |
Max.Torque de eje | Nuevo Méjico | 3136 | |
Distancia de levantamiento del brazo oscilante | mm | 1250 | |
Peso de la máquina | kg | 28500 | |
Tamaño (LXWXH) | mm | 5660x2151x4950 |
S/n | Artículo | Tolerancia |
1 | Planitud de la superficie de trabajo de la base | A 1000 longitud de medición: 0.10 plano u cóncavo |
2 | Paralelismo del movimiento del cabezal a la superficie de trabajo de la base | La longitud de medición en cualquier 1000 es: 0.30 |
3 | Paralelismo del movimiento de balancín a la superficie de trabajo de la base | Longitud de medición en cualquier 300: 0.05 |
4 | 1. Radebir radial del eje del orificio del cón de husillo: | 1: 0.02 2: 0.04 |
5 | 1. Cerca de la cara final del huso | 0.20/1000* *La sonda indicadora que mide la distancia de contacto |
6 | 2. 300 puntos de distancia de la cara final del huso | Un 0.10/300 B 0.05/300 |
7 | La perpendicularidad del eje del huso a la superficie de trabajo de la base | A0.06 B0.10 |
8 | La verticalidad de la superficie de trabajo de la base de movimiento vertical del huso | Valor de carga (resistencia al alimento) 15200NA.B3/1000 La distancia entre los dos contactos del indicador |
