Visitas:0 Autor:Editor del sitio Hora de publicación: 2025-06-09 Origen:Sitio
En la industria aeroespacial, la precisión no es solo un rasgo deseable, es una necesidad absoluta. Cada componente utilizado en una aeronave o nave espacial, desde discos de turbina del motor hasta anillos estructurales y sistemas de frenos, debe cumplir con tolerancias extremadamente estrictas para garantizar la seguridad, el rendimiento y el cumplimiento de las regulaciones internacionales. Incluso la menor desviación en las dimensiones o el acabado superficial puede conducir a consecuencias graves, incluida la falla mecánica, el aumento del consumo de combustible o la eficiencia aerodinámica comprometida.
A medida que la complejidad y la funcionalidad de las piezas aeroespaciales continúan aumentando, también lo hace la demanda de soluciones de mecanizado avanzadas capaces de entregar consistentemente la precisión del sub-milímetro. El equipo de mecanizado tradicional a menudo se queda corto cuando se trata de producir componentes de gran diámetro, pesados e intrincados requeridos por los diseños aeroespaciales modernos.
Aquí es donde los tornos verticales CNC intervienen como una solución que cambia el juego. Diseñado específicamente para manejar el mecanizado de alta precisión de piezas redondas grandes, los tornos verticales CNC ofrecen una estabilidad, rigidez y precisión inigualables. Su orientación vertical, construcción robusta y sistemas de control avanzados los hacen ideales para aplicaciones aeroespaciales, donde tanto la complejidad como la consistencia son cruciales.
Un torno vertical CNC, también conocido como torno de giro vertical (VTL), es un tipo de equipo de mecanizado de precisión diseñado para girar piezas de trabajo alrededor de un eje vertical. A diferencia de los tornos horizontales donde el huso se monta horizontalmente, los tornos verticales colocan el huso verticalmente, manteniendo la gravedad para ayudar a estabilizar las piezas de trabajo grandes y pesadas durante el mecanizado. Esta orientación vertical es particularmente ventajosa cuando se trabaja con componentes de gran diámetro comúnmente utilizados en la industria aeroespacial.

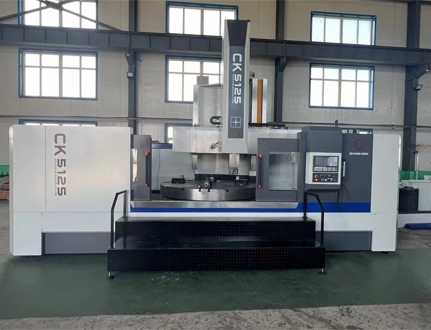

En términos de estructura, los tornos verticales CNC se clasifican típicamente en dos tipos: diseños de columna de una sola columna y doble columna.

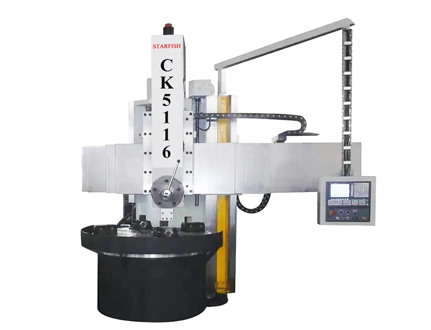

Los tornos verticales de una sola columna son más compactos y rentables, adecuados para piezas de tamaño mediano que aún requieren alta precisión y estabilidad. A menudo se usan en aplicaciones como el acabado del disco de freno o el giro en forma de anillo.
Los tornos verticales de doble columna ofrecen una mayor rigidez y soporte, lo que los hace ideales para mecanizar piezas de trabajo de gran tamaño y extremadamente pesadas, como casquillos de motor a reacción, carcasas de turbinas y placas de montaje satélite. La estructura de doble columna proporciona una capacidad de carga mejorada y reduce la deformación térmica, lo que permite resultados más consistentes y precisos durante los ciclos de mecanizado extendidos.
Otra ventaja clave de los tornos verticales es su capacidad para manejar piezas de trabajo grandes y redondas de manera más eficiente que los tornos horizontales. La gravedad ayuda a centrar y apoyar el componente, minimizando los requisitos de la fuerza de sujeción y reduciendo el riesgo de vibración. Esto da como resultado mejores acabados superficiales, mayor precisión dimensional y menos ciclos de retrabajo, un factor esencial en la fabricación aeroespacial, donde cada parte debe ajustarse a los estándares estrictos.
En general, la estructura y las capacidades de los tornos verticales CNC los convierten en una opción superior para tareas de mecanizado aeroespacial que exigen precisión y estabilidad, especialmente cuando se trata de componentes de alta masa y forma compleja.
Cuando se trata de fabricación aeroespacial de alta precisión, los tornos verticales CNC ofrecen ventajas distintas que contribuyen directamente a la precisión y calidad del producto final.
En los tornos verticales, la pieza de trabajo está montada en una posición vertical con su peso naturalmente centrado a lo largo del eje de rotación. Esta configuración asistida por gravedad mejora la estabilidad durante el mecanizado, ayudando a mantener una excelente concentricidad y redondez: factores criados en componentes como anillos del motor, discos de frenos y carcasas de rodamientos. También reduce la probabilidad de desviación o desplazamiento que puede ocurrir con piezas pesadas posicionadas horizontalmente.
La estructura rígida y reforzada de los tornos verticales CNC, especialmente en los diseños de doble columna, está diseñada específicamente para absorber vibraciones de corte y suprimir la charla de herramientas. Esta estabilidad estructural da como resultado acabados superficiales más suaves y tolerancias geométricas altamente consistentes, incluso cuando mecanizan materiales aeroespaciales resistentes como aleaciones de titanio o Inconel. Para las partes aeroespaciales, donde la eficiencia aerodinámica y la resistencia a la fatiga son primordiales, este nivel de acabado y precisión no es negociable.
Los tornos verticales CNC modernos están equipados con sistemas de control de múltiples ejes, lo que permite el contorno complejo y el mecanizado compuesto en una sola configuración. Esto reduce los errores de reposicionamiento y acorta el tiempo general de producción. Además, características como sistemas de medición en mecanismo, compensación automática de desgaste de herramientas y corrección de errores térmicos aseguran que se mantenga la precisión en todo el proceso de mecanizado.
Estas capacidades inteligentes son particularmente beneficiosas cuando se producen componentes aeroespaciales críticos de misión que requieren precisión rastreable, repetibilidad y un margen mínimo de error.
La fabricación aeroespacial plantea desafíos únicos debido a las exigentes propiedades del material, grandes tamaños de pieza de trabajo y intrincadas geometrías involucradas. Los métodos de mecanizado tradicionales a menudo luchan para cumplir con estos requisitos de manera eficiente y consistente.
Los componentes aeroespaciales utilizan frecuentemente aleaciones de titanio, superalilo basados en níquel (Inconel) y otros materiales avanzados conocidos por sus excelentes relaciones de resistencia / peso y resistencia a la corrosión. Sin embargo, estos materiales son notoriamente duros para las herramientas de corte y generan calor significativo durante el mecanizado, lo que puede conducir a un desgaste prematuro de la herramienta, imprecisiones dimensionales y defectos de la superficie.
Muchas partes aeroespaciales son grandes, pesados y cuentan con perfiles complejos, como casquillos de turbinas, grandes carcasas de rodamiento y anillos estructurales. El mecanizado de estas partes a menudo requiere múltiples configuraciones, aumentando el riesgo de desalineación y errores de composición. El tamaño y el peso también presentan dificultades de manejo y sujeción.
Los tornos verticales de CNC están diseñados específicamente para superar estos obstáculos:
Husillos de alto torque: los tornos verticales están equipados con poderosos husillos capaces de entregar un alto torque a bajas velocidades. Esto permite un corte efectivo de aleaciones aeroespaciales resistentes sin comprometer el acabado superficial o el control dimensional.
Las diapositivas rígidas y de alta rigidez: el lecho robusto de la máquina y las diapositivas minimizan la desviación y la vibración bajo cargas de corte pesadas. Esta rigidez ayuda a mantener la precisión incluso durante los ciclos de mecanizado largos y continuos.
Gran envoltura de trabajo: la orientación vertical y el área de trabajo espaciosa pueden acomodar componentes de gran diámetro con facilidad, reduciendo la necesidad de reposicionamiento o múltiples configuraciones.
Sistemas de sujeción avanzados: chucks hidráulicos o magnéticos asegurados firmemente piezas de trabajo pesadas, asegurando un mecanizado estable y reduciendo el riesgo de movimiento de piezas que podría afectar las tolerancias.
Al combinar estas características, los tornos verticales CNC permiten a los fabricantes aeroespaciales mecanizar componentes grandes y complejos de materiales difíciles con mayor eficiencia, mejor precisión y mayor repetibilidad que los centros de mecanizado horizontales o manuales tradicionales.
Los tornos verticales de CNC se han vuelto indispensables en la fabricación de una variedad de componentes aeroespaciales críticos debido a su precisión y capacidad para manejar piezas grandes y complejas. Algunos de los componentes aeroespaciales más comunes producidos usando tornos verticales incluyen:
Discos de freno de la aeronave: estos componentes requieren tolerancias extremadamente ajustadas y acabados de superficie lisos para garantizar un rendimiento y seguridad de frenado confiables. Los tornos verticales proporcionan el mecanizado de precisión necesario para estas piezas de alto estrés.
Cortas de turbinas y anillos de impulsor: las geometrías complejas y los diámetros grandes hacen carcasas de turbina y anillos de impulsor candidatos ideales para el mecanizado de torno vertical. La rigidez y precisión de las máquinas permiten una configuración y acabado precisos.
Alclases de rodamientos de motor y anillos de sellado: estas piezas exigen concentricidad impecable y consistencia dimensional para resistir altas velocidades de rotación y tensiones térmicas. Los tornos verticales ofrecen la precisión necesaria para estos ensamblajes críticos.
Los tornos verticales modernos de CNC integran una gama de tecnologías avanzadas que mejoran su idoneidad para la fabricación aeroespacial, incluyendo:
Sistemas de control de múltiples eje (incluidos los ejes C e Y): estos habilitan operaciones de mecanizado intrincadas y contornos complejos sin múltiples configuraciones, reduciendo errores y mejorando los tiempos de ciclo.
Los cambiadores de herramientas automáticas (ATC): ATCS agiliza la producción al habilitar los cambios rápidos y precisos de las herramientas, esenciales para mecanizar diversas características en un solo programa.
Control de temperatura, monitoreo remoto y sistemas de compensación inteligente: la estabilidad térmica es crítica para mantener la precisión. Las características como el control de temperatura activa y el monitoreo en tiempo real minimizan la distorsión térmica. El software inteligente puede compensar automáticamente el desgaste de la herramienta y la deflexión de la máquina, asegurando una calidad constante.
Starfish Ruhr Heavy Machinery Technology (Dalian) Co., Ltd. es un pionero en la integración de estas tecnologías en sus soluciones de torno vertical CNC. Sus máquinas están diseñadas con sistemas de control de última generación y características de automatización inteligente adaptadas al exigente sector aeroespacial, ayudando a los fabricantes a lograr una precisión y eficiencia incomparables.
La implementación de tornos verticales CNC en la fabricación aeroespacial ofrece múltiples beneficios:
Configuraciones reducidas y mayor consistencia: los tornos verticales permiten que las piezas complejas se mecanizarán en menos configuraciones, mejorando la repetibilidad y reduciendo el riesgo de errores acumulativos.
Tiempos de ciclo más cortos y tasas de desecho más bajas: la rigidez y la automatización mejoradas reducen el tiempo de mecanizado y mejoran la calidad de primer paso, lo que disminuye el desperdicio de materiales y los costos generales.
Cumplimiento de los estándares de la industria (por ejemplo, AS9100): la precisión y la trazabilidad ofrecida por los tornos verticales CNC ayudan a los fabricantes aeroespaciales a cumplir con los estrictos requisitos de certificación y mantener procesos estrictos de garantía de calidad.
En resumen, los tornos verticales CNC se destacan como herramientas esenciales en la fabricación aeroespacial. Su precisión, estabilidad y eficiencia inigualables los hacen ideales para mecanizar componentes aeroespaciales complejos a gran escala de materiales difíciles. A medida que la industria aeroespacial empuja los límites de la ingeniería, invertir en sistemas de torno vertical CNC personalizados y de alto rendimiento, como los proporcionados por la tecnología de maquinaria pesada de Starfish Ruhr, es crucial para los fabricantes que buscan mantenerse competitivos y garantizar los más altos estándares de calidad y seguridad.
