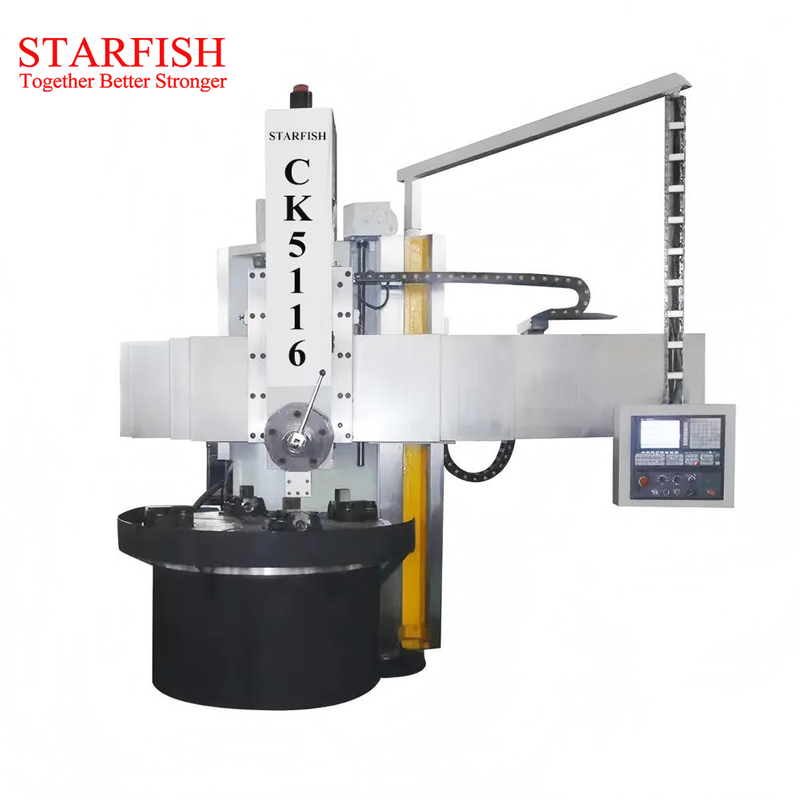

CK5112, CK5116, CK5123, CK5120, CK5125, CK5131
| Cantidad: | |
|---|---|
Introducción:
1. La serie CK51 CNC Vertical Turning Tornhe es un producto mecánico de alta tecnología con alta rigidez dinámica y estática, movimiento seguro y confiable, una larga vida útil y una alta eficiencia de procesamiento, que ha adoptado tecnología de diseño y fabricación avanzada tanto en el hogar como en el extranjero, implementa los últimos estándares nacionales de precisión, y está equipado con unidades de función avanzada. Se ha logrado un fuerte corte de la estructura, lo que resulta en un mejor rendimiento.
2. Las partes básicas de las columnas de torno vertical, el haz, la mesa de trabajo y la base de la mesa de trabajo, etc., están hechas de hierro fundido de alta resistencia, tecnología de arena de resina, estofado después de la fundición y el tratamiento de envejecimiento secundario (envejecimiento secundario artificial o envejecimiento secundario de vibración) después del mecanizado aproximado para garantizar la acelera de los mates verticales. La calidad de fundición es confiable sin grietas, poros, agujeros de contracción y una estructura de boca blanca. Después de un tratamiento de envejecimiento y envejecimiento secundario, la fundición tiene una estructura estable para garantizar que el tamaño permanezca sin cambios durante el uso.
Detalles
Parámetro
El parámetro de CNC VTL vertical se puede equipar con un personalizado
Nombre | Unidad | CK5112 | CK5116 | CK5120 | CK5123 | CK5125 | CK5131 |
Max. diámetro de giro | mm | 1250 | 1600 | 2000 | 2300 | 2500 | 3150 |
Diámetro de la mesa de trabajo | mm | 1000 | 1400 | 1800 | 2000 | 2200 | 2500 |
Max. Altura de la pieza de trabajo | mm | 800 1000 | 1000 1200 1400 | 1000 1200 1400 1600 1800 | 1000 1250 1400 1600 1800 | 1000 1300 1400 1600 1800 2000 | 1000 1200 1400 1600 1800 2000 |
Max. Peso de la pieza de trabajo | t | 3 | 5 | 8 | 8 | 10 | 12 |
Rango de la mesa de trabajo de la velocidad de rotación | r/min | 6.3 ～ 200 | 5 ～ 160 | 5 ～ 100 | 3.2 ～ 100 | 2 ～ 62 | 2 ～ 62 |
Paso de la mesa de trabajo de la velocidad de rotación | paso | sin paso | sin paso | sin paso | sin paso | sin paso | sin paso |
Max. Fuerza de corte de la herramienta vertical Post | Kn | 40 | 40 | 40 | 40 | 40 | 40 |
Viaje horizontal de la herramienta vertical Post | mm | 700 | 915 | 1050 | 1210 | 1310 | 1610 |
Viaje vertical de la herramienta vertical Post | mm | 650 | 800/1000 | 800/1000 | 800/1000 | 800/1000 | 800/1000 |
Tamaño de sección de la barra de herramientas | mm | 30 × 40 | 30 × 40 | 30 × 40 | 30 × 40 | 30 × 40 | 40 × 50 |
Potencia del motor principal | KW | 22 | 30 | 30 | 30 | 37 | 45 |
Peso de la máquina (aprox.) | t | 10 | 13 | 20 | 21 | 22 | 30 |
Dimensiones de la máquina (LXWXH) | mm | 2280 × 2550 × 3400 | 2662 × 2800 × 3550 | 2930 × 2940 × 3810 | 3235 × 3240 × 3910 | 3380 × 3360 × 4000 | 3450 × 3940 × 4200 |
Ventaja del producto
1. Esta máquina de torno vertical CNC de alta calidad adopta un diseño vertical mecatrónico, el diseño general es compacto y razonable, y la instalación y el mantenimiento son convenientes;
2. La base adopta una estructura simétrica térmica para superar la influencia del aumento de la temperatura del huso en la precisión del mecanizado;
3. El tornillo de plomo del eje x/z es una estructura preestacada, que puede reducir la influencia del aumento de la temperatura durante el mecanizado en la precisión del tornillo de plomo;
4. La estructura del torno de giro vertical CNC evita la desviación de la redondez causada por la gravedad de la pieza de trabajo durante la sujeción horizontal y garantiza la precisión de la redondez de la pieza;
5. El peso de la pieza de trabajo asegura que la pieza de trabajo y el accesorio estén estrechamente unidos para que la pieza de trabajo pueda obtener una alta precisión de posicionamiento y precisión de mecanizado
Usos de productos
La máquina de torno vertical CNC es adecuada para acero de alta velocidad, cubiertos de aleación dura y cubiertos de cerámica, que pueden hacer giro áspero y preciso para superficies cilíndricas externas, superficies cónicas internas y externas, rosca de tornillo, superficies circulares de arco y superficies curvas complejas para metal ferroso, metal no ferroso, y algunas piezas no metálicas no metálicas

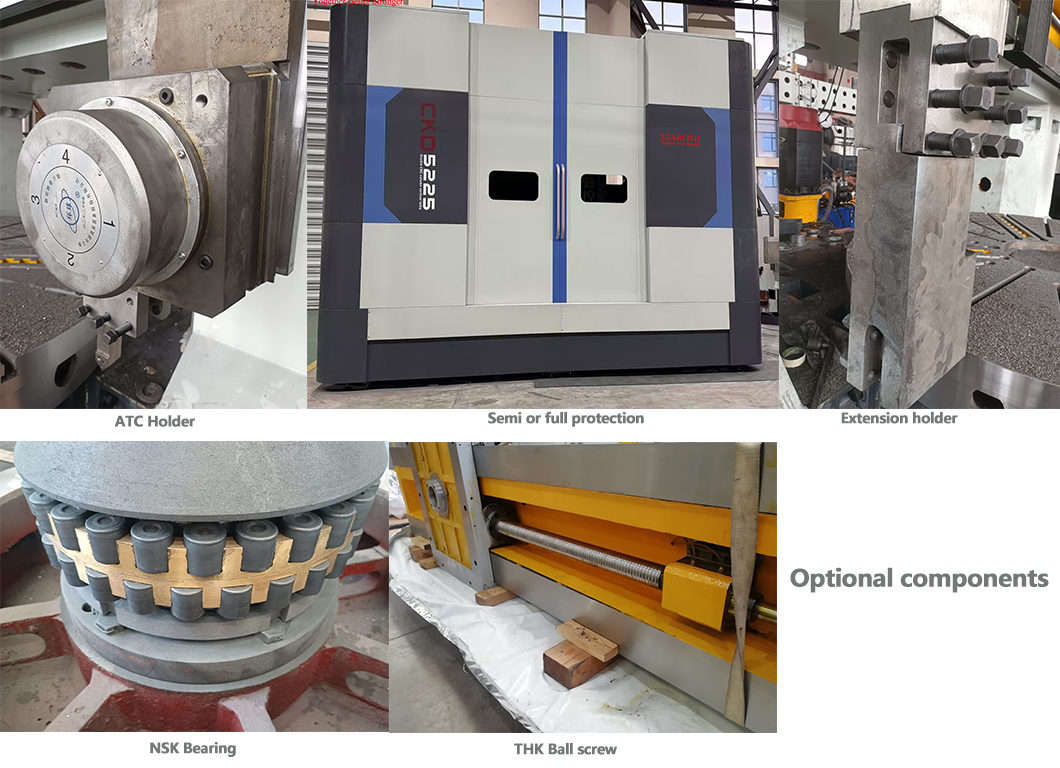

Componentes opcionales
Trabajar
Preguntas frecuentes
Aceptación:
el contenido de pre-aceptación por el estándar de aceptación de la máquina
y una hoja de inspección de precisión.
Instalación
1) El vendedor ofreció el comprador, según la tabla de fundaciones.
2) Después de que el equipo llega al sitio del usuario, el comprador debe completar las preparaciones para la fuente de alimentación trifásica, el cable trifásico de cuatro núcleos, la fuente de aire comprimido, etc., y proporcionar los cables como se mencionó anteriormente y las tuberías de aire para ingresar a la interfaz estándar de la máquina herramienta, y el usuario notificará al proveedor para instalar y deshacer después de la preparación.
Capacitación
• 1-2 días: inspección de la conexión de cable, la base terminada está calificada para guiar al
cliente a conocer el nombre y las funciones de cada componente también.
1) Demo y enseñe al usuario a calibrar y usar piezas de trabajo de clientes en la máquina.
Revise todos los pasos de operación y aprenda el método de mantenimiento de cada pieza.
El período de garantía es de 14 meses a partir de la fecha de depuración en el taller de clientes.
En el período de garantía
si algunas piezas deben ser reemplazadas debido a la calidad del producto, la compañía es responsable del reemplazo gratuito. Si el problema no está relacionado con la calidad del producto del torno vertical, o si la empresa necesita enviar a un técnico para arreglar el torno vertical, se deben recolectar las tarifas apropiadas.
Nuestra compañía ayudará a los clientes a hacer que la máquina funcione bien y responder todas las preguntas
de los clientes en línea.
Para problemas de operación simples a través del correo electrónico/WhatsApp/Video/Phone Llamado, directamente
para un problema difícil, invite a un ingeniero a ayudarlo a reparar o depurar en el sitio.
Fuera del período de garantía:
el cliente solo paga el costo de las piezas a un precio razonable y más bajo.
Solución de problemas
1) Antes de la entrega: el departamento especial de QC verifica cuidadosamente para asegurarse de que todo esté calificado con alta
calidad
2) mediante la vista de fotos o videos reales de los clientes, utilizando el grupo discutido o el correo electrónico, o
la reunión de video o una llamada telefónica brinda soluciones inmediatamente
3) El ingeniero de despacho va a las talleres de los clientes en el sitio.
