CXK5225, CKX5131, CXK5240, CKX5250, CXK5263, CXK5280, CXK52100, CXK52125
| Cantidad: | |
|---|---|
Introducción
Esta serie CXK52 de torno de fresado de giro vertical CNC de doble columna se adopta métodos de diseño de análisis y optimización de análisis de elementos finitos, implementa los últimos estándares nacionales de precisión, configura componentes funcionales avanzados en el hogar y en el extranjero, realiza una fuerte reducción de rendimiento estructural, rigidez dinámica y estática de las máquinas herramientas, seguros y movimientos seguros, largas vida y alta eficiencia de procesamiento de alta té de them.
Este torno vertical de herramienta en vivo tiene 1 eje (huso de fresado), tres o cinco ejes,
Para torno vertical CNC de alta eficiencia con eje C para girar, molienda, perforación, aburrido, grabación.
Detalles
Parámetro
Los parámetros del torno vertical y el torno de fresado se pueden personalizar
| Artículo | Unidad | CXK5225 | CXK5235 | CXK5240 | CXK5250 |
| Max. Diámetro de la mesa de trabajo | mm | 2500 | 3500 | 4000 | 5000 |
| Max. Altura de la pieza de trabajo | mm | 1600/2000/2200 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000 /4000 |
| Diámetro de la mesa de trabajo | mm | 2250 | 2850 | 3150 | 4500 |
| Max. carga de peso | t | 10/16 | 16/10/20/32 | 16/10/32/40/50/63 | 32/40/50/63150 |
| Paso de rotación de la mesa de trabajo | sin paso | sin paso | sin paso | sin paso | |
| Velocidad de rotación de la mesa de trabajo | r/min | 2 ~ 63 | 2 ~ 63 | 2 ~ 63 | 0.32 ~ 32 |
| Max. Torque de mesa de trabajo | KN · M | 63 | 63 | 63 | 150 |
| Potencia del motor principal | KW | 55 | 55 | 55 | 75/90 |
| Peso | t | 41 | 45 | 47 | 200 |
| Artículo | Unidad | CXK5263 | CXK5280 | CXK52100 | CXK52125 |
| Max. Diámetro de la mesa de trabajo | mm | 6300 | 8000 | 10000 | 12500 |
| Max. Altura de la pieza de trabajo | mm | 3500/4000/5000 | 3500/4000/5000 | 4000/5000/6000 | 4000/5000/6000 |
| Diámetro de la mesa de trabajo | mm | 5700 | 7100 | 7500 | 7500 |
| Max. Peso de la mesa de trabajo | t | 63/80/100/150 | 100/125/150 | 150/250 | 250 |
| Paso de rotación de la mesa de trabajo | sin paso | sin paso | sin paso | sin paso | |
| Velocidad de rotación de la mesa de trabajo | r/min | 0.32 ~ 32 | 0.32 ~ 32 | 0.2 ~ 20 | 0.16 ~ 16 |
| Max. Torque de mesa de trabajo | KN · M | 150 | 150 | 640 | 640 |
| Potencia del motor principal | KW | 90 | 90/132 | 132 | 132 |
| Peso | t | 215 | - | - | 465 |

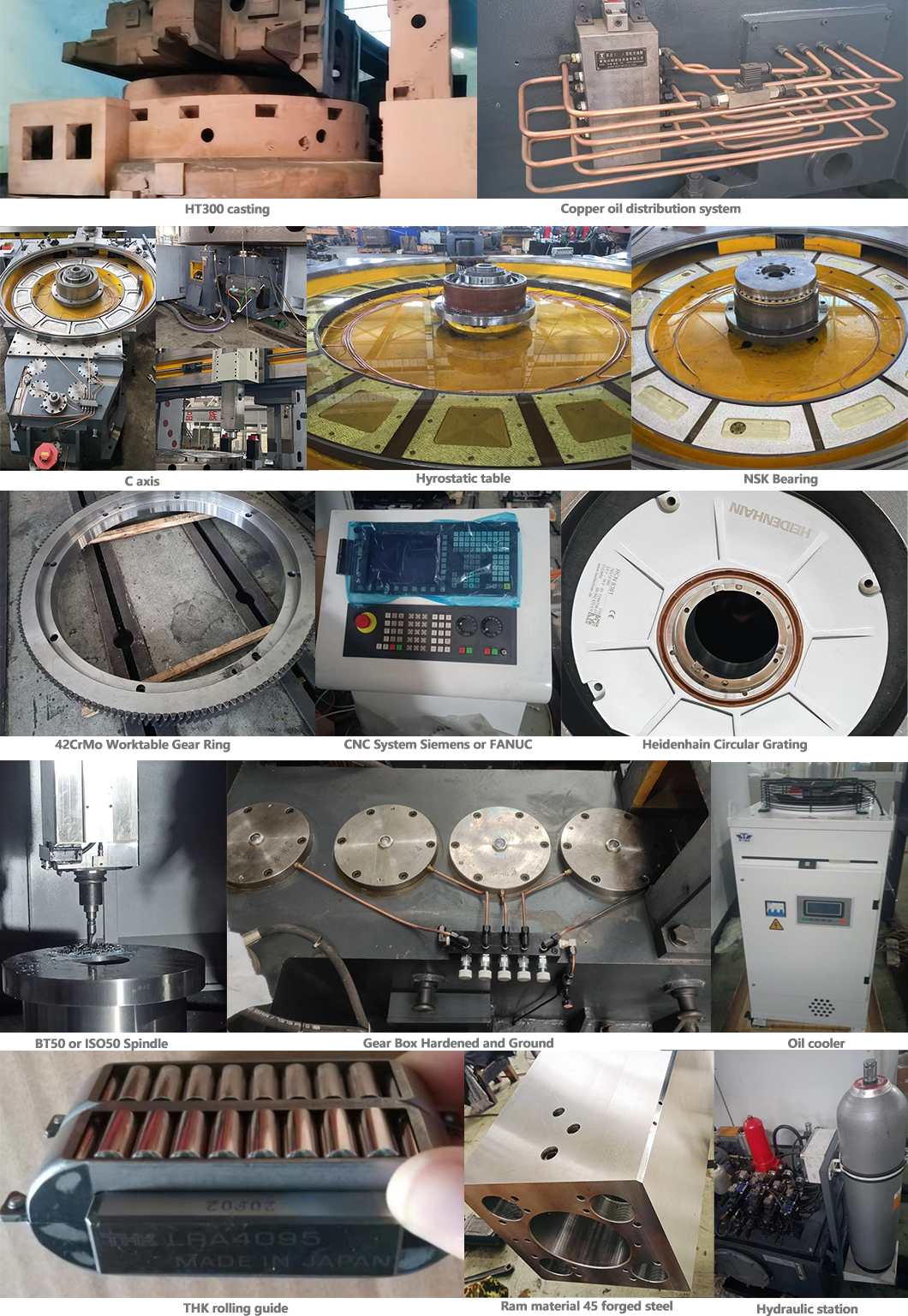

Ventaja del producto
1. Marco de pórtico
El pórtico comprende una columna izquierda, una columna derecha, un haz de conexión, una mesa de trabajo, etc. Está conectado a la base del torno vertical de servicio pesado con una herramienta en vivo cerrada de marco simétrico cerrado, utilizando hierro fundido de alta resistencia, con suficiente rigidez y resistencia para garantizar la precisión de la red de giro vertical con retención y estabilidad a largo plazo.
2. Beque cruzado
El haz se coloca frente a la columna, impulsado por un motor de CA de extensión de doble eje, y conducido por engranajes, engranajes de gusanos y tornillos de plomo para que la viga se mueva verticalmente en la columna
3. El titular de trabajo adopta
Una estructura de huso corta de tipo fijo. Se instala un conjunto de rodamientos de rodillos cilíndricos cortos de alta precisión (P5) en el husillo del torno de fresado de giro vertical CNC
4. Tallador de herramientas verticales
Este equipo está equipado con un portavasos diseñado para aplicaciones de giro y fresado de CNC.
Usos de productos
El torno vertical de doble columna de servicio pesado con eje C es adecuado para acero de alta velocidad, carburo cementado y herramientas de cerámica, ásperos y acabados de piezas hechas de varios metales ferrosos, metales no ferrosos y algunos materiales no metálicos, y pueden completar el cambio de giro interno y externo cilíndrico cilíndrico, superficies cónicas internos y cóndicas internos, superficies internas y de otros procesos externos, y otros procesos.
Preguntas frecuentes
Aceptación:
el contenido de pre-aceptación por el estándar de aceptación de la máquina
y una hoja de inspección de precisión.
Instalación
1) El vendedor ofreció el comprador, según la tabla de fundaciones.
2) Después de que el equipo llega al sitio del usuario, el comprador debe completar las preparaciones para la fuente de alimentación trifásica, el cable trifásico de cuatro núcleos, la fuente de aire comprimido, etc., y proporcionar los cables como se mencionó anteriormente y las tuberías de aire para ingresar a la interfaz estándar de la máquina herramienta, y el usuario notificará al proveedor para instalar y deshacer después de la preparación.
Capacitación
• 1-2 días: inspección de la conexión de cable, la base terminada está calificada para guiar al
cliente a conocer el nombre y las funciones de cada componente también.
1) Demo y enseñe al usuario a calibrar y usar piezas de trabajo de clientes en la máquina.
Revise todos los pasos de operación y aprenda el método de mantenimiento de cada pieza.
El período de garantía es de 14 meses a partir de la fecha de depuración en el taller de clientes.
En el período de garantía
si algunas piezas deben ser reemplazadas debido a la calidad del producto, la compañía es responsable del reemplazo gratuito. Si el problema no está relacionado con la calidad del producto del torno vertical, o si la empresa necesita enviar a un técnico para arreglar el torno vertical, se deben recolectar las tarifas apropiadas.
Nuestra compañía ayudará a los clientes a hacer que la máquina funcione bien y responder todas las preguntas
de los clientes en línea.
Para problemas de operación simples a través del correo electrónico/WhatsApp/Video/Phone Llamado, directamente
para un problema difícil, invite a un ingeniero a ayudarlo a reparar o depurar en el sitio.
Fuera del período de garantía:
el cliente solo paga el costo de las piezas a un precio razonable y más bajo.
Solución de problemas
1) Antes de la entrega: el departamento especial de QC verifica cuidadosamente para asegurarse de que todo esté calificado con alta
calidad
2) mediante la vista de fotos o videos reales de los clientes, utilizando el grupo discutido o el correo electrónico, o
la reunión de video o una llamada telefónica brinda soluciones inmediatamente
3) El ingeniero de despacho va a las talleres de los clientes en el sitio.
