¿Alguna vez has visto máquinas más altas que una persona que forma piezas de metal gigante? Ese es el poder de un torno vertical.
Esta herramienta maneja enormes componentes pesados con una precisión sorprendente.
Es vital en industrias como aeroespacial, energía y transporte.
En esta publicación, aprenderá para qué se usa un torno vertical, cómo funciona y por qué importa en la fabricación moderna.

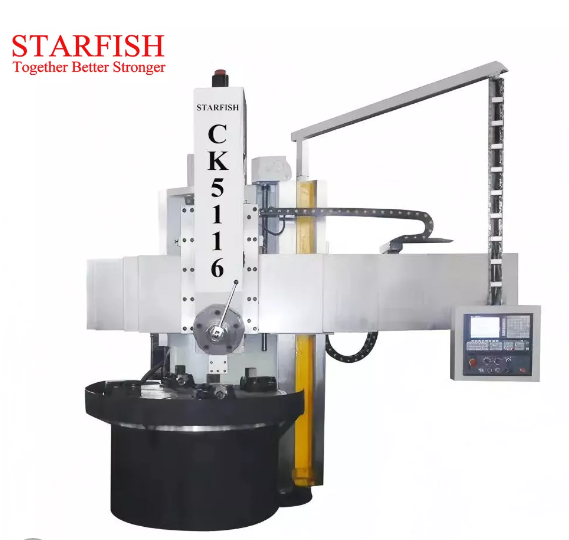

Un torno vertical , a menudo llamado torno de giro vertical o VTL, es una máquina herramienta diseñada para manejar piezas de trabajo que son demasiado pesadas o demasiado anchas para los toros horizontales estándar. ¿Qué lo hace diferente? La pieza se sienta verticalmente, orientado, en una mesa giratoria. Ese simple cambio transforma cómo la máquina maneja el peso, el equilibrio y la precisión. En lugar de sujetar una parte masiva de lado, usa la gravedad para mantener las cosas estables. Es por eso que las industrias como el aeroespacial, el ferrocarril y la maquinaria pesada aman esta configuración.
La idea no es nueva. El torno vertical apareció por primera vez en el siglo XIX, utilizado en la producción de ferrocarriles y máquinas de vapor. Los inventores rápidamente vieron cómo facilitaba la carga y el mecanizado cuando las piezas se volvieron demasiado grandes para acostarse. Con el tiempo, los modelos manuales dieron paso a las versiones controladas por CNC, y ahora, muchos tornos verticales usan torretas avanzadas, controles de múltiples eje y funciones híbridas para girar, molienda e incluso moler en una sola configuración.
La orientación vertical no se trata solo de ahorrar espacio. Ayuda con precisión. El peso de la pieza de trabajo presiona uniformemente, reduciendo la vibración durante el corte. Además, es más fácil cargar piezas altas o incómodas desde arriba con una grúa. Eso significa menos riesgo, menos tiempo de inactividad y un rendimiento más suave. Los tornos verticales están construidos para trabajos donde el tamaño y la estabilidad importan más que la velocidad.
Para comprender cómo funciona un torno vertical, imagine un gran disco de metal que se encuentra plano sobre una mesa giratoria. Esa es la pieza de trabajo. La tabla gira mientras las herramientas de corte se mueven a través de su superficie para darle forma. Este proceso se llama giro vertical. No se trata solo de girar metal, cada movimiento está controlado. La máquina guía la herramienta en el material utilizando tres movimientos principales: rotación (de la tabla), alimento (movimiento de la herramienta a través de la pieza) y penetración (herramienta que se mueve más profundamente en la superficie). Estos trabajan juntos para cortar, dar forma o suavizar la pieza de trabajo según sea necesario.
Una gran ventaja de esta configuración es la gravedad. Como la parte se encuentra plana, la gravedad la mantiene naturalmente en su lugar. Eso agrega estabilidad durante el corte. También significa que se necesitan menos abrazaderas. Menos resbalón, más control. Los operadores no tienen que luchar contra el peso de la parte: pueden usarlo. Eso es especialmente útil cuando se trata de componentes pesados como casquillos de turbinas, ruedas de tren o bridas a presión.
Durante la operación, los tornos verticales a menudo usan una torreta o un sistema posterior a la herramienta para cambiar entre herramientas de corte. Estas herramientas están montadas en portaobjetos verticales que se mueven hacia arriba, hacia abajo y de lado. Algunas máquinas incluso permiten movimientos complejos de múltiples eje. Esto les permite hacer más que simplemente girar: hacer, mirar, perforar e incluso molienda puede suceder en una máquina. Es una configuración eficiente, especialmente para piezas grandes o de forma extraña que son difíciles de mecanizar en otros sistemas.
La mayor diferencia entre un torno vertical y horizontal radica en el diseño. En un torno vertical, la pieza de trabajo se sienta plana sobre una mesa giratoria. Las herramientas se mueven hacia abajo desde arriba. En un torno horizontal, la parte está montada de lado, girando sobre un eje horizontal. Esto cambia cómo cada máquina maneja el peso, la forma y el acceso a la herramienta.
Cuando hablamos de herramientas, los tornos verticales a menudo usan cabezas de torreta que se mueven vertical y lateralmente. Los tornos horizontales generalmente tienen herramientas montadas en un carro que se desliza a lo largo de la cama. Debido a que la configuración vertical admite la pieza de trabajo desde abajo, es ideal para piezas muy grandes o pesadas. La gravedad hace parte del trabajo manteniendo la pieza estable. Eso es más difícil de manejar en una máquina horizontal cuando la parte se vuelve realmente grande o incómoda.
Si está cortando algo como un cubo de turbina eólica o una carcasa del eje de riel, el torno vertical gana en control y facilidad de carga. Pero si giras ejes largos o piezas de precisión más pequeñas, los tornos horizontales tienden a ser más rápidos y más flexibles.
| Partido de torno | vertical | horizontal |
|---|---|---|
| Orientación parcial | VERCADO (plano sobre la mesa) | Sideways (entre centros) |
| Mejor para | Partes grandes, pesadas y redondas | Partes largas, delgadas y más pequeñas |
| Asistencia por gravedad | Sí | No |
| Acceso a la herramienta | Desde arriba | Desde el lado |
| Tiempo de configuración | A menudo más largo | Generalmente más rápido |
| Eficiencia del espacio | Necesita aclaramiento vertical | Necesita longitud del piso |
Entonces, si el trabajo implica piezas de fundición o piezas de gran tamaño que son difíciles de voltear hacia los laterales, los tornos verticales ofrecen un mejor apoyo y una mayor estabilidad de corte. Los tornos horizontales aún dominan cuando la velocidad y la versatilidad son más importantes.
Un torno vertical puede parecer voluminoso a primera vista, pero cada parte juega un papel específico. Desglosemos los componentes clave para que sea más fácil entender cómo funciona esta máquina.
En el centro de la máquina se encuentra la columna vertical. Sostra todo en posición vertical y sostiene el riel cruzado. Este riel cruzado se estira horizontalmente y se desliza hacia arriba o hacia abajo, dependiendo de la altura de la pieza de trabajo. Es lo que le da a la máquina flexibilidad para manejar partes de diferentes tamaños.
Luego tenemos la mesa de trabajo, que también actúa como un fuck giratorio. Es la base la que mantiene la pieza de trabajo en su lugar durante el mecanizado. Debajo, el huso proporciona el torque que gira la mesa. Estas dos partes deben ser lo suficientemente fuertes como para manejar piezas que pesan varias toneladas sin perder estabilidad.
Sobre la tabla, generalmente encontrará una torreta o un sistema de postes de herramientas. Esta parte lleva las herramientas de corte. Se mueve de lado a lado o hacia arriba y hacia abajo para alcanzar diferentes secciones de la pieza. Algunas torretas contienen múltiples herramientas a la vez, por lo que los operadores pueden cambiar entre ellas sin detener la máquina.
La cama de la máquina forma la base. Admite la columna y ayuda a absorber la vibración durante el corte. A un lado, encontrará el panel de control; esto es donde el operador ingresa comanda o carga programas CNC. La mayoría de los tornos verticales también tienen un transportador de chips y un sistema de refrigerante. El transportador limpia las virutas de metal. El refrigerante ayuda a controlar el calor y extender la vida útil de la herramienta.
Un torno vertical hace más que solo partes de giro. Puede llevar a cabo varios procesos de mecanizado que dan forma, refinan y terminan componentes pesados o complejos. Estas máquinas están construidas para manejar trabajos difíciles con precisión y repetibilidad.
Girar es la tarea más común. La herramienta se mueve por la superficie mientras la pieza de trabajo gira en la mesa. Esto corta el exterior de la pieza y lo lleva al diámetro deseado. La cara es similar, pero en lugar de trabajar en la superficie externa, la herramienta se mueve hacia adentro hacia el centro. Aplana la cara de la pieza y mejora su acabado superficial.
Aburrido y perforación viene a continuación. Si la pieza necesita un agujero interno, el torno vertical puede usar herramientas aburridas para ampliar o hacer los agujeros existentes. También puede usar brocas de perforación para crear otros nuevos. Estas operaciones son especialmente útiles al hacer cuerpos de válvulas, cubos de turbina o bridas grandes que necesitan aberturas centrales.
A menudo se realizan ranuras y roscas cuando se requieren ajustes o sujetadores específicos. El surcante corta canales o recovanos en la superficie, a menudo para retener anillos o sellos. El rostro agrega crestas helicoidales para permitir que los pernos o tapas se atornille de forma segura. Ambos requieren rutas de herramientas precisas, especialmente en partes curvas o pesadas.
Los tornos verticales modernos pueden ir más allá del giro básico. Algunas máquinas incluyen fresinas opcionales, lo que les permite a los pisos o ranuras de máquina en la misma configuración. Otros admiten accesorios de molienda para acabados ultra suaves. Algunos incluso usan sistemas de sondeo para verificar las dimensiones de las piezas en tiempo real sin eliminar la pieza.
Los tornos verticales vienen en varios tipos diferentes, y cada uno está construido para tareas específicas. La estructura, el método de control y la funcionalidad pueden variar dependiendo del tipo de parte en la que esté trabajando.
Primero, está la elección entre VTL de una sola columna y doble columna. Un torno vertical de una sola columna es más compacto. Por lo general, se usa para mecanizado en servicio más ligero o piezas más pequeñas. Un modelo de doble columna ofrece una mayor estabilidad. Está construido para un trabajo de servicio pesado, especialmente cuando las piezas son de diámetro y altura grandes. La segunda columna ofrece un mejor equilibrio y soporte, lo que ayuda a reducir la vibración durante los cortes profundos.
Luego está la diferencia entre los tornos verticales manuales y controlados por CNC. Los modelos manuales son más simples, y el operador controla cada movimiento directamente. Son buenos para trabajos sencillos o operaciones a pequeña escala. Pero la mayoría de las aplicaciones industriales ahora usan tornos verticales CNC. Estas máquinas son automatizadas, más rápidas y más precisas. Puede cargar un programa, presionar el inicio y dejar que el sistema maneje cortes complejos o procesos de múltiples pasos.
Para obtener más flexibilidad, los fabricantes a menudo recurren a centros de giro verticales de múltiples eje. Estas máquinas pueden mover la herramienta en varias direcciones a la vez. Eso significa que pueden cortar ángulos, curvas o bolsillos sin necesidad de reposicionar la pieza. También ahorra tiempo. En algunos casos, combinan múltiples funciones como girar, molienda y aburrido en una configuración.
También hay modelos híbridos o universales. Un ejemplo es el torno de molienda vertical. Parece un torno vertical regular, pero incluye la rectificación de cabezales para el acabado de la superficie. Otras máquinas pueden incluir cambiadores de herramientas automáticos, sistemas de recogida o incluso brazos robóticos para el manejo de piezas.
Los tornos verticales no se limitan a un trabajo o un campo. Su capacidad para manejar piezas masivas, redondas y pesadas las convierte en una máquina central en múltiples industrias. Veamos cómo los diferentes sectores los pusieron a trabajar.
En el aeroespacial, cada parte debe ser fuerte y precisa. Los tornos verticales se utilizan para máquina de turbinas, anillos de motor a reacción y componentes estructurales de gran diámetro. Estas partes deben resistir el calor y la alta presión. Una configuración vertical ayuda a lograr una redondez perfecta y acabados de superficie consistentes.
Las tiendas automotrices usan tornos verticales para los discos y tambores de frenos de máquina, cubos de ruedas y llantas. Debido a que estas piezas son redondas y pesadas, la orientación vertical admite una producción rápida y una carga fácil. Los VTL son especialmente útiles cuando se trabajan en componentes de vehículos comerciales o ensamblajes de gran tamaño.
Esta industria se ocupa de la presión, la corrosión y el peso. Los pechos verticales manejan cuerpos de la válvula, bridas y conectores de tubería gruesos que necesitan superficies de sellado confiables. Muchas de estas partes requieren orificios profundos, hilos estrechos o caras anchas, todas las tareas que los tornos verticales pueden realizar en una configuración.
La generación de energía implica rotores gigantes, ejes y turbinas. Ya sea que se trate de una base de turbina eólica o un eje generador, el tamaño exige estabilidad. Los tornos verticales ayudan a mantener estas piezas de gran tamaño sujetas y equilibradas. Algunas máquinas incluso combinan giro y molienda para encontrar tolerancias estrechas.
En el ferrocarril y la construcción naval, el peso siempre es un factor. Los tornos verticales se usan para cortar y refinar las ruedas de tren, los ejes de la hélice y las carcasas de eje. Estas piezas son demasiado grandes para las configuraciones horizontales. Los VTL ofrecen un mejor acceso desde arriba y evitan la desalineación durante el mecanizado.
Para engranajes grandes, carcasas de rodamientos y casquillos estructurales, los tornos verticales proporcionan alcance y control. Estas máquinas permiten a los operadores trabajar desde múltiples ángulos sin eliminar la pieza. Eso ahorra tiempo y ayuda a mantener la precisión dimensional de principio a fin.
Cuando trabaja con piezas grandes, pesadas o circulares, los tornos verticales ofrecen algunos beneficios claros que facilitan la vida en el taller. Su diseño no se trata solo de ahorrar espacio, cambia cómo se manejan las piezas, cómo se mueven las herramientas y cuánto tiempo lleva cada trabajo.
Una gran ventaja es la estabilidad. Dado que la pieza de trabajo se sienta plana sobre la mesa giratoria, su peso ayuda a mantenerla en su lugar. La gravedad se convierte en tu amigo. Hay menos necesidad de sujeción compleja, y obtienes menos vibraciones durante el corte. Eso significa superficies más limpias y tolerancias más consistentes, incluso en partes masivas.
La carga y la descarga también se simplifican. En lugar de levantar una parte pesada en un chuck lateral, puede bajarlo directamente hacia la mesa. Las grúas o los ascensores pueden colocarlo fácilmente desde arriba. Eso reduce el tiempo de manejo y hace que todo el proceso de configuración sea más seguro y rápido.
La precisión es otra gran victoria. El diseño vertical mantiene la pieza centrada y admitida. Las rutas de herramientas se mantienen consistentes, lo que mejora la redondez y el acabado superficial. Algunas máquinas incluso combinan giro con fresado o molienda, lo que le permite completar formas complejas o características de alta precisión en una carrera.
Para el trabajo de producción, los tornos verticales ahorran tiempo y costo. Menos configuraciones, cambios de piezas más rápidos y mecanizado integrado reducen el tiempo de inactividad. Eso es especialmente importante cuando se trabaja en componentes de alto valor como anillos de turbina o carcasas industriales donde la eficiencia realmente cuenta.
Muchas industrias usan tornos verticales para consolidar procesos (abordar, enfrentar, roscarse e incluso sondear) todo en la misma máquina. Eso es lo que los convierte en una opción tan fuerte cuando la precisión y la productividad necesitan ir de la mano.
A pesar de que los tornos verticales son máquinas poderosas, no son perfectas para cada trabajo. Como cualquier herramienta, vienen con compensaciones, especialmente cuando se trata de presupuestos ajustados o limitaciones de espacio en la tienda.
En primer lugar, el costo. Un torno vertical no es barato. El precio de compra puede ser alto, especialmente para los modelos controlados por CNC o de doble columna construidos para manejar piezas enormes. Eso los convierte en una inversión más grande en comparación con los tornos horizontales estándar. Y una vez que está instalada, la máquina ocupa espacio libre vertical y espacio en el piso, lo que puede ser un desafío en instalaciones más pequeñas.
También consumen mucha energía. Estas máquinas están construidas para convertir piezas de trabajo pesadas utilizando motores grandes, por lo que la demanda de energía es significativa. Agregue cambiadores de herramientas automatizados, transportadores de chips y sistemas de refrigerante de alta capacidad, y los costos operativos comienzan a acumularse con el tiempo.
El trabajo calificado es otra preocupación. Ejecutar un torno vertical, especialmente uno con controles de múltiples eje, requiere programadores y operadores experimentados. No se trata solo de cargar una parte y presionar el inicio. Necesita a alguien que comprenda las rutas de herramientas, las fuerzas de corte y los procedimientos de seguridad. La capacitación puede llevar tiempo, y los errores pueden ser costosos cuando trabaja en piezas masivas.
Finalmente, los tornos verticales no son ideales para todo. Si está mecanizando ejes o barras largas y estrechas, un torno horizontal generalmente funciona mejor. El diseño vertical hace que sea más difícil soportar piezas delgadas que necesiten girar de extremo a extremo. Entonces, mientras brillan en partes grandes y redondas, pierden eficiencia cuando los trabajos no coinciden con ese perfil.
Elegir entre un torno vertical y horizontal no siempre es simple. Depende de la parte que esté haciendo, cómo debe manejarse y con qué tipo de espacio de taller está trabajando. Cada configuración tiene fortalezas, por lo que coincidir la máquina con el trabajo es clave.
Comience con la parte misma. Si la pieza de trabajo es alta, ancha o simplemente pesada, un torno vertical generalmente tiene más sentido. Mantiene la pieza plana, usando la gravedad para mantenerla estable. Eso es especialmente útil cuando se trata de componentes como anillos, discos, carcasas o bridas grandes. Para piezas más ligeras o más largas, como ejes o varillas, un torno horizontal ofrece un mejor alcance y equilibrio.
La forma también importa. Las piezas redondas o simétricas que pueden estar planas son perfectas para máquinas verticales. Pero si su componente necesita soporte a lo largo de su longitud completa, como una viga o un tubo, la configuración horizontal será más fácil de administrar.
La sujeción asistida por gravedad es una gran ventaja para los tornos verticales. No necesitas tantos accesorios para mantener la pieza. Eso ahorra tiempo de configuración y ayuda a prevenir el movimiento durante los cortes pesados. La máquina utiliza el peso de la pieza para mantenerlo quieto, lo que puede conducir a mejores acabados y tolerancias más estrictas.
No te olvides de tu espacio de trabajo. Los tornos verticales ocupan menos espacio en el piso pero necesitan espacio libre vertical. Si su fábrica está ajustada en los pies cuadrados pero tiene techos altos, una máquina vertical puede encajar mejor. Solo asegúrese de tener suficiente espacio en la cabeza para grúas o ascensores si está cargando grandes partes.
Un torno vertical está diseñado para manejar piezas grandes, redondas y pesadas con facilidad. Al usar la gravedad para estabilizar la pieza de trabajo, mejora la precisión de corte y simplifica el proceso de configuración. Las industrias que van desde aeroespaciales hasta ferrocarriles dependen de esta máquina para una configuración precisa y eficiente de componentes complejos. Comprender cuándo y por qué elegir un torno vertical puede conducir a decisiones más inteligentes en el mecanizado y resultados mejor en la fabricación de grandes partes.
R: Mantiene la pieza plana, usando la gravedad para un mejor soporte durante el corte, especialmente para componentes grandes o pesados.
R: Aeroespacial, automotriz, energía, petróleo y gas, marina, riel y fabricación de maquinaria pesada.
R: Sí, muchos incluyen aburrido, perforación, roscado, fresado, molienda e incluso sondeo de piezas en proceso.
R: No, los tornas horizontales manejan mejor y esbelta piezas delgadas porque ofrecen soporte de extremo a extremo.
R: Sí, la mayoría requiere programadores CNC capacitados y operadores experimentados debido a su tamaño y complejidad.
