Introducción

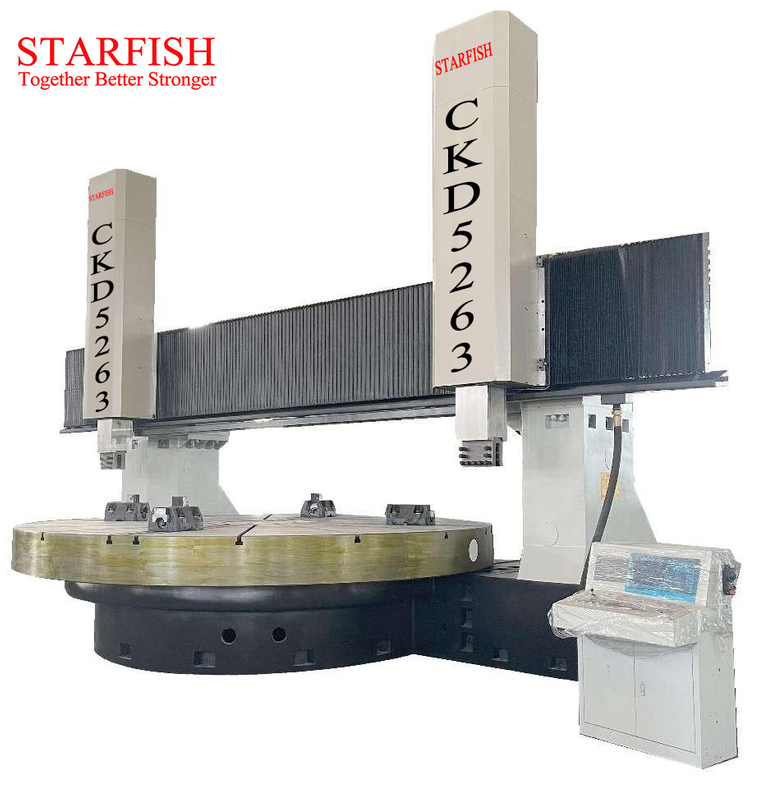

El torno vertical se puede hacer una viga fija, que es adecuada para productos de anillo y engranaje
Detalles
Parámetro Tornio vertical CNC de CNC pesado
El parámetro se puede personalizar
La máquina de torno vertical se puede equipar con el eje C
Artículo | Unidad | CK5225 | CK5231 | CK5235 | CK5240 | CK5250 |
Max. Diámetro de giro | mm | 2500 | 3100 | 3500 | 4000 | 5000 |
Max. Altura de la pieza de trabajo | mm | 1000/1600/2000 /2200 | 1000/1600/2000/2200 /2500 | 1000/1600/2000/2200/2500 | 1000/1600/2000/2500 | 1000/2500/3000/4000 |
Diámetro de la mesa de trabajo | mm | 2250 | 2830 | 2850 | 3150 | 4500 |
Max. carga de peso | t | 10/16 | 16/10/20 | 16/10/20/32 | 16/10/32 /40/50/63 | 32/40/50 /63150 |
Paso de rotación de la mesa de trabajo | sin paso | sin paso | sin paso | sin paso | sin paso | |
Velocidad de rotación de la mesa de trabajo | r/min | 2 ~ 63 | 2 ~ 63 | 2 ~ 63 | 2 ~ 63 | 0.32 ~ 32 |
Max. Torque de mesa de trabajo | Kn | 60 | 60 | 60 | 60 | 150 |
Max. Torque de giro de la publicación de herramientas | Kn | 40 | 40 | 40 | 40 | 40 |
Rango de alimentación de herramientas correctas | mm/min | 0.25 ~ 90 | 0.25 ~ 90 | 0.25 ~ 90 | 0.25 ~ 90 | 0.10 ~ 500 |
Herramienta correcta después del movimiento rápido | mm/min | 1550 | 1550 | 1550 | 1550 | 4000 |
Herramienta izquierda después del movimiento rápido | mm/min | 5000 | 5000 | 5000 | 5000 | 4000 |
Rango de alimentación posterior a la herramienta izquierda | mm/min | 1-2000 | 1-2000 | 1-2000 | 1-2000 | 0.10 ~ 500 |
Ángulo de balanceo de la publicación de la herramienta | ± 30º | ± 30º | ± 30º | ± 30º | - | |
Sección de herramientas | mm | 40 × 50 | 40 × 50 | 40 × 50 | 40 × 50 | 280x280 |
Viaje de rayo | mm | 1250/1650/1850 | 1250/1650/1850 | 1250/1650/1850 /2150/2800 | 1250/1650/1850/ 2150/2800/3500 | 2150/2800/3000 /4500 |
Velocidad de elevación del haz | mm/min | 350 | 350 | 350 | 350 | 410 |
Potencia del motor principal | KW | 55 | 55 | 55 | 55 | 75/90 |
Peso | t | 41 | 41 | 45 | 47 | 200 |
Artículo | Unidad | CK5263 | CK5280 | CK52100 | CK52125 | CK52160 |
Max. diámetro de giro | mm | 6300 | 8000 | 10000 | 12500 | 16000 |
Max. Altura de la pieza de trabajo | mm | 4000 | 4000 | 4000 | 5500 | 10000 |
Diámetro de la mesa de trabajo | mm | 5700 | 7100 | 7500 | 7500 | 5500 /6000/7000 |
Max. Peso de la mesa de trabajo | t | 63/80 /100/150 | 100/125/150 | 150/250 | 250 | 400 |
Paso de rotación de la mesa de trabajo | sin paso | sin paso | sin paso | sin paso | sin paso | |
Velocidad de rotación de la mesa de trabajo | r/min | 0.32 ~ 32 | 0.32 ~ 32 | 0.2 ~ 20 | 0.16 ~ 16 | 0.1-10 |
Max. Torque de mesa de trabajo | KN · M | 150 | 150 | 640 | 640 | 1000 |
Max. Torque de giro de la publicación de herramientas | Kn | 63 | 63 | 125 | - | |
Rango de alimentación de herramientas correctas | mm/min | 0.10 ~ 500 | 0.10 ~ 500 | - | 0.10 ~ 500 | - |
Herramienta correcta después del movimiento rápido | mm/min | 4000 | 4000 | 4000 | 4000 | - |
Herramienta izquierda después del movimiento rápido | mm/min | 4000 | 4000 | 4000 | 4000 | - |
Rango de alimentación posterior a la herramienta izquierda | mm/min | 0.10 ~ 500 | 0.10 ~ 500 | - | 0.10 ~ 1000 | - |
Ángulo de balanceo de la publicación de la herramienta | - | - | - | - | - | |
Sección de herramientas | mm | 280x280 | 280x280 | 80x80 | 100x100 (Max) | - |
Sección RAM | mm | - | - | 320x320 | 400x400 | 400/500 |
Viaje de rayo | mm | 3000/3500/4500 | 3000/3500/4500/5000 | 3250/3750/4500/5000 | 4000/4500/5000 | 4000/5000/5500 |
Velocidad de elevación del haz | mm/min | 410 | 410 | 300 | 300 | |
Potencia del motor principal | KW | 90 | 90/132 | 132 | 132 | 160 |
Peso | t | 215 | - | - | 465 |
Ventaja del producto
1. Caja de engranajes
CNC Double Columna Torning Vertical Torning Machine Use el engranaje de 40 cr a través del tratamiento de enfriamiento de alta frecuencia, la dureza alcanza HRC40-45
2. Sistema de alimentación
Un servo motor de CA impulsa el sistema de alimentación (eje x, eje z).
3. Cama
El lecho es una estructura integral, el material está hecho de hierro fundido de alta resistencia y de bajo estrés, y se adoptan medidas efectivas de reducción de vibraciones.
4. Marco de pórtico
Para ser adecuado para un corte fuerte, la guía de vigas transversales adopta la alta dureza y una guía dura endurecida
5. Beam transversal
La superficie de contacto de la viga y la guía de la columna están pegados con un cinturón de guía de guía resistente al desgaste de PTFE, que tiene un pequeño coeficiente de fricción
6. Mesa de trabajo
El torno de giro vertical CNC tiene una parte completa de la tabla de trabajo de simetría térmica, y el mecanismo de transmisión principal se instala en la base de la mesa de trabajo y el lecho.
7. Sistema CNC
El sistema CNC usa Siemens o Fanuc. Puede realizar el control digital del eje XZC y el enlace de dos ejes.
8. Post de herramientas
Una o dos herramientas de control de CNC publicar

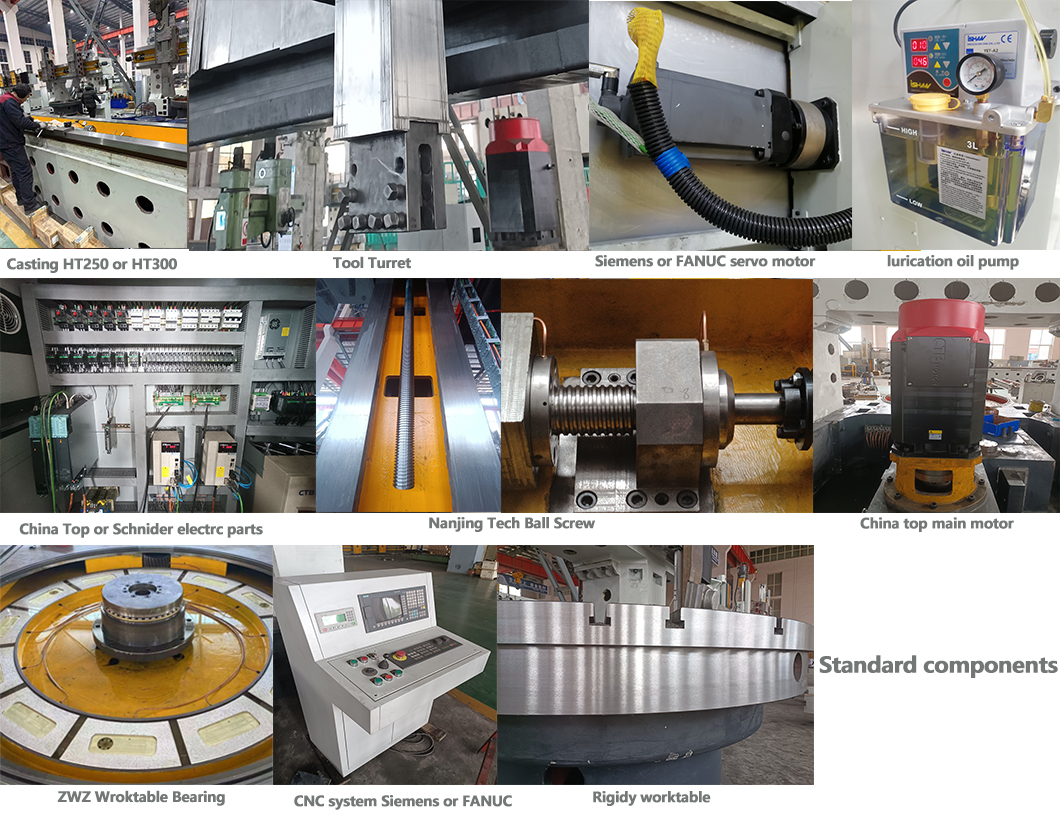

Componentes opcionales
Trabajar
Preguntas frecuentes
Aceptación:
el contenido de pre-aceptación por el estándar de aceptación de la máquina
y una hoja de inspección de precisión.
Instalación
1) El vendedor ofreció el comprador, según la tabla de fundaciones.
2) Después de que el equipo llega al sitio del usuario, el comprador debe completar las preparaciones para la fuente de alimentación trifásica, el cable trifásico de cuatro núcleos, la fuente de aire comprimido, etc., y proporcionar los cables como se mencionó anteriormente y las tuberías de aire para ingresar a la interfaz estándar de la máquina herramienta, y el usuario notificará al proveedor para instalar y deshacer después de la preparación.
Capacitación
• 1-2 días: inspección de la conexión de cable, la base terminada está calificada para guiar al
cliente a conocer el nombre y las funciones de cada componente también.
1) Demo y enseñe al usuario a calibrar y usar piezas de trabajo de clientes en la máquina.
Revise todos los pasos de operación y aprenda el método de mantenimiento de cada pieza.
El período de garantía es de 14 meses a partir de la fecha de depuración en el taller de clientes.
En el período de garantía
si algunas piezas deben ser reemplazadas debido a la calidad del producto, la compañía es responsable del reemplazo gratuito. Si el problema no está relacionado con la calidad del producto del torno vertical, o si la empresa necesita enviar a un técnico para arreglar el torno vertical, se deben recolectar las tarifas apropiadas.
Nuestra compañía ayudará a los clientes a hacer que la máquina funcione bien y responder todas las preguntas
de los clientes en línea.
Para problemas de operación simples a través del correo electrónico/WhatsApp/Video/Phone Llamado, directamente
para un problema difícil, invite a un ingeniero a ayudarlo a reparar o depurar en el sitio.
Fuera del período de garantía:
el cliente solo paga el costo de las piezas a un precio razonable y más bajo.
Solución de problemas
1) Antes de la entrega: el departamento especial de QC verifica cuidadosamente para asegurarse de que todo esté calificado con alta
calidad
2) mediante la vista de fotos o videos reales de los clientes, utilizando el grupo discutido o el correo electrónico, o
la reunión de video o una llamada telefónica brinda soluciones inmediatamente
3) El ingeniero de despacho va a las talleres de los clientes en el sitio.
