Característica de la máquina de torno horizontal CNC STARFISH con guía de frecuencia

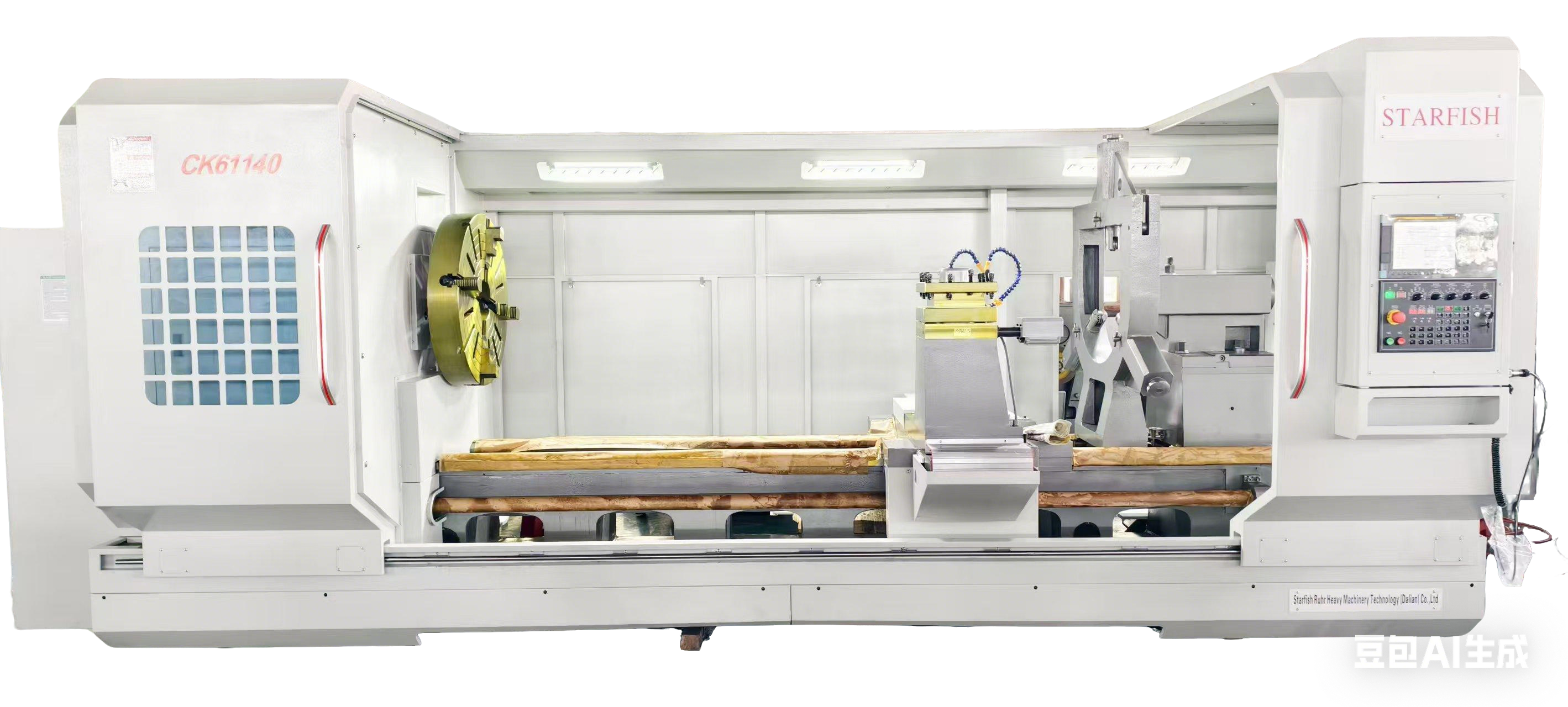

Torno horizontal CNC con guía de ultrafrecuencia

https://www.starfishmachine.com/Horizontal-CNC-Lathe-Machine-Swing-over-bed-1250-1600mm-pd783716188.html

(1) Cama

La cama es una estructura de caja integral, que utiliza fundición de fundición de alta calidad (HT300) de una sola vez, después del segundo tratamiento de envejecimiento, buena estabilidad; ancho del riel guía (600 mm), buena rigidez, resistencia a las vibraciones; superficie del riel guía mediante enfriamiento de frecuencia media y por la amoladora de riel guía importada para rectificado de precisión, para garantizar una larga vida útil, alta precisión y buena mantenibilidad.

(2) Clavijero

1. La estructura de la caja es rígida y puede adaptarse a procesos de corte pesados.

2. Los engranajes se templan mediante endurecimiento de alta frecuencia y rectificado de precisión, con alta precisión, funcionamiento estable y bajo nivel de ruido.

3. El diámetro del husillo es grande y está sostenido por cojinetes de precisión de alta resistencia para un soporte de tres puntos, rotación estable, tanto para corte pesado como para torneado fino.

4. La lubricación automática por circulación forzada hace que el sistema de transmisión funcione de manera flexible y puede reducir la temperatura de manera efectiva.

5. El cambio automático de velocidad de la sección se controla mediante el código M, y el cambio automático de velocidad continuo dentro de la sección se controla mediante la selección del código S, que puede realizar un cambio de velocidad continuo y un corte de velocidad de línea constante.

( 3) Tarifa

1. Cada guía deslizante está cubierta con cinta suave TSF, que reduce en gran medida el coeficiente de fricción y mejora el rendimiento de la respuesta del servo.

2. Las direcciones X y Z adoptan husillos de bolas de precisión para rectificado, lo que garantiza una alta precisión de procesamiento, precisión de posicionamiento y retención de precisión.

3. Cada movimiento se lubrica automáticamente mediante un sistema de lubricación intermitente centralizado.

4. Alimentación longitudinal (dirección Z): la máquina por debajo de 3 m es impulsada por el servomotor de CA directamente a través del acoplamiento para alimentar el tornillo, mientras que la máquina por encima de 3 m es impulsada por el servomotor de CA montado en el lado izquierdo de la caja de alimentación a través del reductor planetario de alta precisión para alimentar el tornillo.

5. Alimentación transversal (dirección X): el servomotor de CA montado en la parte posterior del sillín de la cama está conectado directamente al husillo de bolas transversal a través del acoplamiento; la máquina tiene una alta precisión de posicionamiento y una precisión de posicionamiento repetible.

(4) torreta ATC

1. Portaherramientas motorizado, sin elevación, cambio de herramienta rápido y conveniente.

2. Configuración estándar para portaherramientas vertical de cuatro estaciones.
