A medida que evoluciona el mecanizado CNC, muchos preguntan: ¿puedes montar un CNC verticalmente? Esta configuración ayuda a ahorrar espacio en el piso y se adapta a tareas específicas. Aunque las máquinas tradicionales son horizontales, las configuraciones verticales están ganando interés. Esta guía explora los pros, contras y usos prácticos de las máquinas CNC verticales. Aprenderá cuándo es efectivo, cuándo no lo es, y cómo 'CNC vertical ' se ajusta a flujos de trabajo modernos y eficientes.
La idea de montar una máquina CNC verticalmente, aunque aparentemente poco convencional, ofrece un conjunto único de ventajas que pueden ser particularmente atractivas en ciertos contextos. Sin embargo, también presenta una variedad distinta de desafíos que exigen una consideración cuidadosa y, a menudo, soluciones innovadoras de ingeniería. Comprender ambos lados de esta moneda es crucial antes de embarcarse en una configuración vertical de CNC.
Una de las razones más convincentes para considerar un montaje vertical CNC es el ahorro de espacio. En talleres donde el espacio en el piso está en una prima, como garajes pequeños, talleres para el hogar o unidades de fabricación compactas, una máquina orientada verticalmente puede liberar valiosos bienes raíces horizontales. Esta puede ser una ventaja significativa para los aficionados con espacio limitado o para las empresas que buscan maximizar su huella operativa sin expandir sus instalaciones físicas. Al utilizar el espacio de la pared, una configuración vertical permite un diseño más eficiente, lo que puede permitir el alojamiento de más maquinaria o proporcionar una mayor sala de trabajo alrededor de los equipos existentes.
Otro beneficio notable a menudo citado para máquinas CNC verticales es la evacuación de chips mejorada. La gravedad se convierte en un aliado en esta configuración. A medida que avanzan las operaciones de corte, las papas fritas y los escombros se caen naturalmente del área de corte y la pieza de trabajo. Esto puede conducir a un entorno de corte más limpio, reduciendo la probabilidad de que se recuten los chips, lo que puede opacar las herramientas y degradar el acabado superficial. La evacuación mejorada de los chips también puede contribuir a una vida de herramienta más larga y resultados de mecanizado más consistentes, ya que la vanguardia permanece libre de obstrucciones. Este es un marcado contraste con las configuraciones horizontales donde los chips pueden acumularse en bolsillos o en la pieza de trabajo, lo que requiere sistemas de gestión de chips más activos.
Además, una orientación vertical de CNC puede conducir a una acumulación de polvo reducida en los rieles. Los rieles lineales y otros componentes de movimiento son críticos para la precisión de una máquina CNC. En una configuración horizontal, el polvo y los escombros finos pueden asentarse en estas superficies, lo que puede conducir al desgaste con el tiempo y la precisión comprometedora. Con un montaje vertical, la gravedad ayuda a extraer partículas aerotransportadas hacia abajo, lejos de estos componentes sensibles, lo que potencialmente extiende su vida útil y mantiene la precisión de la máquina durante períodos más largos. Este mecanismo de limpieza pasivo puede reducir los requisitos de mantenimiento y mejorar la longevidad general de la máquina.
Finalmente, para algunos usuarios, una configuración vertical de CNC puede ofrecer beneficios ergonómicos. Dependiendo de la altura a la que se monta la máquina y las operaciones específicas que se realizan, una orientación vertical podría permitir una postura de trabajo más cómoda. Esto puede reducir la tensión en el operador, especialmente durante las tareas que requieren una interacción frecuente con la pieza de trabajo o los cambios en la herramienta. La capacidad de trabajar a una altura de pie más natural puede mejorar la productividad y reducir la fatiga durante largas sesiones de mecanizado.
A pesar de las atractivas ventajas, el montaje vertical CNC viene con un conjunto significativo de desafíos que deben abordarse. Quizás la preocupación más crítica es la inclinación del material o la deformación. Cuando una pieza de trabajo se sujeta verticalmente, especialmente si es delgada, larga o tiene una relación de rigidez a peso baja, puede inclinarse o deformarse bajo su propio peso debido a la gravedad. Esta deformación afecta directamente la precisión del mecanizado y puede conducir a cortes inconsistentes, piezas deformadas y, en última instancia, deseche. Este problema es particularmente pronunciado con materiales como láminas delgadas de madera contrachapada, plásticos o incluso algunos metales, donde la flexibilidad inherente del material se convierte en un impedimento importante para la precisión.
Estrechamente relacionado con la deformación del material está el problema de las partes que se caen. Como las piezas se cortan del stock principal, son susceptibles a la caída debido a la gravedad. Esto requiere estrategias de trabajo y fijación de trabajo extremadamente sólidas para garantizar que las piezas de corte permanezcan de forma segura hasta que se complete el proceso de mecanizado. Sin un soporte adecuado, los componentes terminados o parcialmente terminados podrían caer, lo que provoca daños, lesiones o accidentes de máquinas. Esto a menudo requiere abrazaderas diseñadas a medida, tablas de vacío o estructuras de soporte de sacrificio, agregando complejidad y tiempo de configuración a cada trabajo.
Otro obstáculo técnico importante para un CNC vertical es el aumento del estrés en el eje z. En una máquina horizontal tradicional, el eje z (que controla la profundidad de corte) mueve principalmente el huso hacia arriba y hacia abajo contra fuerzas gravitacionales relativamente menores. En una configuración vertical, todo el mecanismo del eje Z, incluido el huso y, a menudo, una parte del pórtico, debe ser tirado activamente contra la gravedad durante los movimientos ascendentes. Esto aumenta significativamente la carga en el motor del eje Z, el tornillo de plomo o el tornillo de bola, que potencialmente requiere un motor más fuerte, componentes de accionamiento más robustos o, más comúnmente, un sistema de contrapeso. Sin un contrapeso adecuado, el motor puede sobrecalentarse, perder pasos o desgastarse prematuramente, lo que lleva a un bajo rendimiento y reparaciones costosas.
Los problemas de vibración también son una preocupación común con las máquinas CNC verticales. La rigidez inherente de una máquina es crucial para lograr una alta precisión y un buen acabado superficial. En una orientación vertical, la distribución de fuerzas y el potencial de frecuencias resonantes pueden conducir a mayores vibraciones, especialmente si el marco de la máquina o la estructura de montaje no es suficientemente robusta. Estas vibraciones pueden manifestarse como marcas de charla en la pieza de trabajo, precisión reducida y desgaste acelerado en los componentes de la máquina. La mitigación de las vibraciones a menudo requiere una construcción más pesada, refuerzos adicionales y un ajuste cuidadoso de los parámetros de la máquina.
El tamaño y el peso del material limitado es otra desventaja práctica. Mientras que una configuración vertical ahorra espacio horizontal, restringe inherentemente el tamaño y el peso de las piezas de trabajo que pueden mecanizarse efectivamente. Los materiales muy grandes o pesados pueden ser difíciles de montar de forma segura y son más propensos a inclinarse o requerir un soporte excesivo. Esto limita la versatilidad de una máquina vertical en comparación con sus contrapartes horizontales, que a menudo pueden acomodar una gama más amplia de dimensiones de materiales.
Los desafíos de lubricación también pueden surgir. Muchas máquinas CNC dependen de la gravedad para ayudar en la distribución de lubricantes a partes móviles como rodamientos lineales y tornillos de plomo. En una orientación vertical, la gravedad puede funcionar contra esto, lo que potencialmente conduce a una lubricación inadecuada en ciertas áreas. Esto puede aumentar la generación de fricción, desgaste y calor, lo que requiere una lubricación manual más frecuente o la implementación de sistemas de lubricación especializados.
Finalmente, es importante tener en cuenta que no todas las máquinas CNC están diseñadas para la operación vertical. Muchos aficionados a los estados estándar e incluso algunas máquinas profesionales están diseñadas con el supuesto de operación horizontal. Intentar montar una máquina de este tipo verticalmente sin modificaciones significativas puede conducir a problemas de rendimiento, falla de componentes prematuros e incluso riesgos de seguridad. Por ejemplo, las máquinas CNC de conducción de correa generalmente no se recomiendan para el montaje vertical debido al aumento de la tensión en las correas y el potencial de deslizamiento o desgaste prematuro bajo carga gravitacional. Las máquinas diseñadas para la operación vertical a menudo cuentan con los ejes Z reforzados, los sistemas de contrapeso integrados y las soluciones especializadas de trabajo.
Implementar con éxito una configuración vertical CNC requiere una comprensión profunda de varias consideraciones técnicas y, a menudo, ingeniería personalizada. Abordar estos aspectos es primordial para lograr un rendimiento confiable y resultados precisos.
Los sistemas de contrapeso son posiblemente el componente más crítico para cualquier máquina CNC vertical. Como se mencionó, el motor del eje Z enfrenta una batalla constante contra la gravedad. Un sistema de contrapeso, que generalmente involucra pesos, resortes o cilindros neumáticos, compensa el peso del conjunto del eje Z, reduciendo la carga en el motor. Esto permite que el motor funcione de manera más eficiente, reduce el desgaste, mejora la precisión posicional y evita que el eje z se bloquee hacia abajo cuando se elimina la energía. El tamaño y el ajuste adecuados del contrapeso son esenciales para garantizar un movimiento suave y preciso del eje z.
La participación y el fijación del trabajo se vuelven aún más críticos en una orientación vertical. Los métodos de sujeción tradicionales pueden no ser suficientes para prevenir el movimiento o la caída de la pieza de trabajo. Las soluciones a menudo incluyen:
Tablas de vacío: estas son altamente efectivas para mantener materiales de lámina plana de forma segura contra una superficie vertical. El vacío crea una fuerza fuerte e incluso de sujeción en toda la pieza de trabajo.
Tablas de lotes T con abrazaderas especializadas: abrazaderas personalizadas diseñadas para ejercer una fuerte presión hacia abajo y hacia adentro. Estos podrían incorporar puntos de soporte adicionales a lo largo del borde inferior de la pieza de trabajo.
Estructuras de soporte de sacrificio: para piezas complejas o delicadas, se puede mecanizar un material de sacrificio junto con la pieza de trabajo para proporcionar soporte continuo a medida que se cortan las características. Este material se elimina después de que se completa el mecanizado primario.
Cucks magnéticos: para los materiales ferrosos, los poderosos fucks magnéticos pueden proporcionar una excelente fuerza de retención en un plano vertical.
La rigidez de la máquina no es negociable para una configuración vertical. Cualquier flexión o vibración en el marco de la máquina o estructura de montaje se amplificará por las fuerzas gravitacionales y las cargas dinámicas de mecanizado. El marco debe ser excepcionalmente rígido, a menudo requerir materiales más gruesos, juntas más robustas y refuerzos adicionales. Si se monta en una pared, la pared en sí debe ser capaz de soportar el peso de la máquina y resistir las fuerzas de mecanizado sin deflexión. Esto a menudo significa anclar a pernos estructurales o usar una placa de montaje de servicio pesado.
Como se destacó anteriormente, la resistencia del motor del eje Z debe evaluarse cuidadosamente. Incluso con un contrapeso, el motor debe ser capaz de manejar las cargas dinámicas de aceleración y desaceleración, así como cualquier peso desequilibrado residual. La actualización de un motor paso a paso de mayor torque o un sistema de servomotor podría ser necesario para garantizar un control de eje Z confiable y preciso.
Los sistemas de lubricación pueden requerir modificación. En lugar de confiar en la gravedad, una máquina vertical podría beneficiarse de un sistema de lubricación forzada, como una bomba que entrega activamente aceite o grasa a rodamientos lineales y tornillos de plomo. Alternativamente, se podrían considerar materiales de rodamiento de lubricantes o lubricantes especializados diseñados para aplicaciones verticales para garantizar una lubricación adecuada y prevenir un desgaste prematuro.
La gestión efectiva de chips sigue siendo vital. Mientras que la gravedad ayuda, todavía es necesario un sistema de recolección de chips bien diseñado para evitar que las chips se acumulen en la parte inferior de la máquina o interfieran con piezas móviles. Esto podría implicar superficies en ángulo para dirigir las fichas hacia un contenedor de recolección, o incluso un sistema de vacío integrado en el área de corte.
Finalmente, a menudo se requiere Esto podría involucrar: soporte de material más allá de los accesorios básicos para evitar la inclinación.
Soporte de rodillos: para materiales largos y flexibles, los rodillos colocados a lo largo de la pieza de trabajo pueden proporcionar un soporte continuo.
Estabilizadores ajustables: se pueden extender para soportar los bordes o la parte inferior de la pieza de trabajo, evitando la caída.
Backer Boards: Montar la pieza de trabajo a una tabla de respaldo rígido puede distribuir fuerzas de sujeción y evitar inclinarme, especialmente para láminas delgadas.

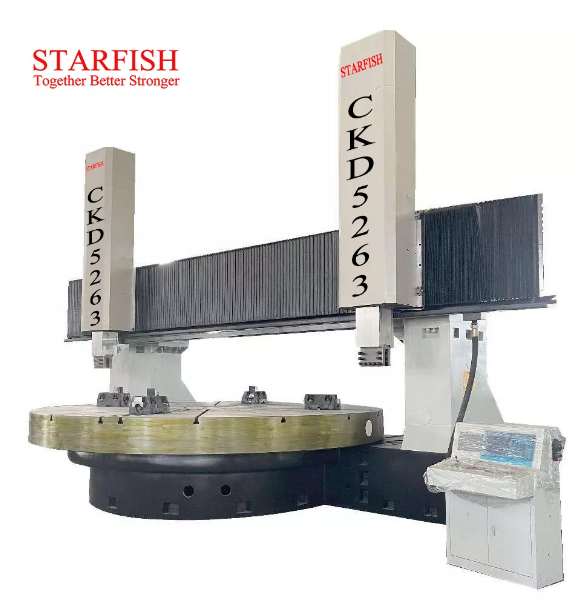

La pregunta de si puede montar un CNC verticalmente no es un simple sí o no. Es una discusión matizada que depende en gran medida de sus necesidades específicas, espacio disponible, presupuesto y experiencia técnica. Si bien el encanto de la evacuación de chips de ahorro de espacio y mejorado es fuerte, los desafíos asociados con la deformación del material, el estrés del eje z, la vibración y el trabajo especializado son significativos. Para los aficionados con espacio limitado y la voluntad de innovar, una configuración vertical de CNC puede ser un proyecto gratificante, especialmente para materiales más ligeros y aplicaciones menos exigentes. Para entornos industriales, los centros de mecanizado vertical (VMC) especialmente diseñados están diseñados para manejar estos desafíos, ofreciendo soluciones robustas para mecanizado vertical de alta precisión.
En última instancia, el montaje exitoso vertical CNC requiere una planificación cuidadosa, una ingeniería robusta y una comprensión profunda de las fuerzas en juego. No es una solución plug-and-play para la mayoría de las máquinas CNC estándar. Sin embargo, con las modificaciones correctas, como sistemas de contrapeso efectivos, participación especializada y un marco altamente rígido, se pueden realizar los beneficios de una orientación vertical. Antes de comprometerse con una configuración vertical, evalúe a fondo sus requisitos de mecanizado, el tipo de materiales con los que trabajará y su capacidad para implementar las soluciones técnicas necesarias. Al hacerlo, puede determinar si la frontera vertical del mecanizado CNC es una ruta viable y ventajosa para sus operaciones. Si necesita otras soluciones, bienvenido a ver nuestros productos.
A1: Las ventajas principales de montar una máquina CNC incluyen verticalmente un ahorro de espacio significativo, especialmente en talleres más pequeños, y una evacuación mejorada de chips debido a la gravedad, lo que ayuda a mantener el área de corte limpia y puede extender la vida útil de la herramienta. Además, puede conducir a una acumulación reducida de polvo en rieles lineales y potencialmente ofrecer una mejor ergonomía para ciertas operaciones.
A2: Los mayores desafíos implican la inclinación del material o la deformación debido a la gravedad, el riesgo de reducir las partes, el aumento del estrés en el motor del eje Z que requiere contrarrestar y posibles problemas con las vibraciones que afectan la calidad del mecanizado. No todas las máquinas CNC están diseñadas para la operación vertical, y adaptarlas a menudo requiere modificaciones significativas.
A3: Si bien algunas máquinas industriales (centros de mecanizado vertical o VMC) están diseñadas para la operación vertical, la mayoría de las máquinas CNC estándar o aficionados no lo están. Intentar montar una máquina diseñada para el uso horizontal verticalmente sin modificaciones significativas (como agregar un sistema de contrapeso, reforzar el marco e implementar el trabajo especializado) puede conducir a problemas de rendimiento, precisión reducida y un desgaste prematuro. Las máquinas CNC de conducción de correa generalmente no se recomiendan para el montaje vertical.
A4: Evitar la inclinación del material y las piezas para caer requiere un trabajo robusto y fijación de trabajo. Esto puede incluir el uso de tablas de vacío para materiales de lámina plana, abrazaderas especializadas en tablas de lotes T, estructuras de soporte de sacrificio que se mecanizan junto con la pieza de trabajo o los chucks magnéticos para materiales ferrosos. Para materiales flexibles, pueden ser necesarios soportes adicionales como rodillos o estabilizadores ajustables.
A5: En general, una configuración vertical de CNC es menos adecuada para materiales muy pesados o grandes. El aumento de las fuerzas gravitacionales en la pieza de trabajo y los componentes de la máquina hacen que sea difícil mantener la precisión y evitar la deformación. Si bien ahorra espacio horizontal, limita inherentemente el tamaño y el peso de los materiales que pueden mecanizarse efectivamente, lo que a menudo requiere sistemas de soporte más complejos y robustos que una configuración horizontal.
