Vistas:0 Autor:Editor del sitio Hora de publicación: 2025-08-12 Origen:Sitio
¿Alguna vez te has preguntado cómo las máquinas modernas dan forma a piezas complejas con tanta precisión? El mecanizado vertical CNC lo hace posible, con un huso vertical y control de la computadora. Está transformando cómo los fabricantes en todas las industrias crean piezas con velocidad y precisión.
En esta publicación, aprenderá qué es el mecanizado vertical CNC, cómo funciona y por qué importa. Los ingenieros, maquinistas y fabricantes encontrarán ideas valiosas para aumentar la calidad de la producción.

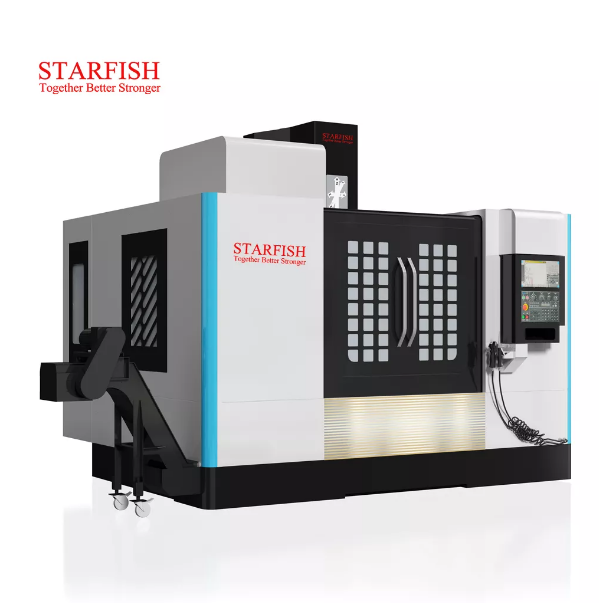

El mecanizado vertical CNC es un método de fabricación que utiliza máquinas controladas por computadora para eliminar el material de una pieza de trabajo. La parte única? El huso se establece verticalmente. Eso significa que la herramienta de corte se acerca al material desde arriba, lo que lo hace perfecto para piezas que necesitan acceso a la herramienta de arriba hacia abajo. A menudo lo escuchará llamado VMC, abreviatura del centro de mecanizado vertical.
Entonces, ¿cómo funciona realmente? Una vez que se carga un programa en el controlador CNC, la máquina sigue esos comandos para mover la herramienta y la tabla. La tabla puede cambiar en las direcciones X, Y y Z, y en algunos casos, girar. La herramienta gira rápidamente, a veces más de 10,000 rpm, formas de talla, agujeros y roscas en metal, plástico u otros materiales. La mayoría de las máquinas también cambian de herramientas automáticamente, lo que hace que todo el proceso sea más eficiente.
Ahora, ¿en qué se diferencia el mecanizado vertical CNC del mecanizado CNC general? Se trata principalmente de la orientación del huso. En los sistemas verticales, el huso se mantiene en posición vertical. En las máquinas horizontales, el huso se encuentra de lado. Esta diferencia afecta cómo caen los chips, cómo se admiten las piezas e incluso qué formas se pueden cortar de manera eficiente.
La configuración del huso vertical tiene grandes ventajas. Hace que la configuración de la herramienta sea más fácil y brinda a los operadores una mejor vista del corte. Es una opción popular para cavidades de moho, placas y componentes pequeños a medianos. Para las tiendas que tratan con precisión y variedad, el mecanizado vertical CNC llega al punto óptimo.
En el corazón de la configuración de cualquier centro de mecanizado vertical CNC está el huso. Sostra y gira la herramienta de corte, empujándola hacia abajo verticalmente en la pieza de trabajo. Esta posición vertical es lo que le da a VMC su nombre y funcionalidad única. El huso debe ser lo suficientemente fuerte como para cortar materiales duros y lo suficientemente rápido como para mantener la producción eficiente. Muchas máquinas alcanzan velocidades de 10,000 rpm o más, lo que ayuda a dar forma a los detalles finos y los acabados suaves. Es la potencia y la estabilidad del huso lo que determina qué tan bien una máquina puede manejar tareas de precisión.
La mesa de trabajo es donde se encuentra el material. Se mueve en tres direcciones principales (X, Y y Z, que mantiene la herramienta para cortar en todos los ángulos necesarios. Algunos VMC van aún más lejos agregando rotación o inclinación a través de configuraciones de 5 ejes o 6 ejes. Estas opciones avanzadas ayudan a abordar las piezas con formas difíciles o características ocultas. Para evitar que la pieza de trabajo cambie durante los cortes, se utilizan dispositivos de sujeción fuertes. Los fucks magnéticos son comunes, especialmente cuando el trabajo necesita un posicionamiento seguro sin que se interpongan en el camino. Mantienen la parte firmemente para que el huso pueda hacer su trabajo sin interrupciones.
Cambiar herramientas manualmente lleva tiempo. Es por eso que la mayoría de los centros de mecanizado vertical CNC utilizan un cambiador de herramientas automático. Este sistema toma la herramienta adecuada para cada paso del trabajo, la cambia en segundos y mantiene el proceso en movimiento. Ayuda a eliminar el tiempo de inactividad, especialmente durante proyectos complejos que usan simulacros, fábricas y grifos, todo de una carrera. Algunas máquinas llevan más herramientas que otras, por lo que vale la pena verificar la capacidad de la revista de herramientas al elegir un VMC.
El cerebro del VMC es su sistema de control. Lee instrucciones digitales y las convierte en movimientos precisos de la máquina. Aquí es donde entra G-Code. Estas líneas de código le dicen a la máquina a dónde ir, qué tan rápido moverse y qué cortar. Los sistemas avanzados también incluyen pantallas fáciles de usar, lo que facilita el programa, probar y ajustar sobre la marcha. Con el software moderno, los usuarios pueden simular la trayectoria antes de que comience el corte real, ayudando a reducir los errores y guardar material.
La fresación es la tarea más común que realiza una máquina vertical CNC. Forma superficies planas, corta bolsillos y talla contornos complejos 2D o 3D. El huso se mueve verticalmente mientras la mesa cambia de lado a lado y de adelante hacia atrás. Esto permite que la máquina recorte bordes precisos o curvas de escultura en piezas de metal o plástico. Ya sea que esté haciendo un plato simple o un soporte detallado, la fresación es donde comienzan la mayoría de los trabajos.
Cuando necesita agujeros, la máquina cambia a perforación. Puede crear agujeros poco profundos o profundos con una ubicación exacta. Después de que se haya hecho el agujero, el tapping corta roscas internas para que los pernos puedan caber con fuerza. Tanto la perforación como el tapping se basan en el control del huso y la velocidad de alimentación. Si se hace bien, evita el daño de los hilos y el desgaste de la herramienta. En las ejecuciones de producción, los cambios automáticos de herramientas hacen que este proceso sea rápido y repetible.
Boring toma un agujero existente y lo hace más amplio o más preciso. A menudo se usa cuando el agujero original no es del tamaño correcto. Tal vez es demasiado pequeño o no lo suficientemente redondo. Una herramienta aburrida gira dentro del orificio, afeitándose suavemente el material hasta que el diámetro cumpla con la especificación. Verá esto hecho mucho en el bloque del motor o la producción de la carcasa de los rodamientos, donde las tolerancias estrechas son importantes.
Algunas partes no son planas o redondas: están llenas de curvas, ángulos o formas 3D. Ahí es donde entra el mecanizado de contorno. Los VMC usan trayectoria programada para seguir estos contornos complejos. Es clave para cosas como mohos, troqueles o componentes de aeronaves. En aeroespacial, por ejemplo, las cuchillas y los soportes necesitan curvas perfectas para reducir el peso de arrastre o equilibrio. Con configuraciones de múltiples eje, las máquinas manejan estas formas en menos configuraciones, ahorrando tiempo y mejorando la consistencia.
Los centros de mecanizado vertical CNC ofrecen una mezcla de velocidad, precisión y flexibilidad que los hace ideales para muchas tiendas. Desglosemos lo que los convierte en una inversión tan inteligente.
Estas máquinas están construidas para golpear tolerancias estrechas, a veces tan bien como ± 0.004 mm. Una vez que se establece un programa, el sistema repite la misma ruta cada vez, sin importar cuántas partes esté haciendo. Es por eso que se usan para componentes críticos como carcasas de motor o implantes quirúrgicos. La precisión consistente proviene de marcos rígidos, husos estables y sistemas de retroalimentación precisos.
Los operadores pueden cargar herramientas, sujetar piezas y presionar el inicio en solo unos pocos pasos. Los cambiadores de herramientas automáticos manejan trabajos complejos sin intervención manual. El sistema CNC sigue las instrucciones preescritas, por lo que no hay conjeturas durante el corte. Para el trabajo o piezas de alto volumen que necesitan múltiples herramientas, esta configuración ahorra horas de parto cada día.
En comparación con los centros de mecanizado horizontales, las configuraciones verticales cuestan menos de comprar, instalar y mantener. También ocupan menos espacio en el piso. No necesita una instalación enorme o un gran equipo para comenzar. Incluso los pequeños talleres los usan para carreras de producción cortas, creación de prototipos o productos de nicho. La capacidad de manejar múltiples trabajos en una sola máquina se suma a su valor.
Debido a que todo es visible desde el frente, es más fácil configurar y monitorear cada corte. Si algo mira, los operadores pueden detener el proceso y arreglarlo rápidamente. Las tareas de mantenimiento como la lubricación, las verificaciones de herramientas o la limpieza del sensor son más simples, ya que la mayoría de las piezas son fáciles de acceder. Este diseño fácil de usar mantiene el tiempo de inactividad bajo y la productividad alta.
Las máquinas verticales ocupan menos espacio que sus primos horizontales. El huso vertical significa menos huella de la máquina y un mejor uso del espacio del taller. Eso importa mucho en tiendas pequeñas o llenas de gente. Puede alinear varias unidades una al lado de la otra sin necesidad de bases especiales o espacio libre adicional.
Comience por pensar en qué partes planea mecanizar. ¿Son pequeños, detallados o grandes y planos? ¿Cortará acero, aluminio o algo más suave como el plástico? Diferentes materiales necesitan diferentes velocidades y rigidez del huso. Además, si está haciendo trabajos en moho o piezas médicas, es posible que necesite configuraciones de múltiples eje o tolerancias ultra altos. Asegúrese de que la máquina se ajuste a sus tareas específicas antes de centrarse en los extras.
El rendimiento de una máquina vertical CNC depende de su marco. Un diseño de marco V ofrece una mejor estabilidad térmica y rigidez bajo presión. Eso significa menos vibraciones y recortes más precisos. La mayoría de las buenas máquinas de hoy se prueban utilizando el análisis de elementos finitos antes de la producción. Esto ayuda a los diseñadores a saber cómo reaccionará el marco bajo estrés. Busque máquinas donde el peso esté bien equilibrado y sea soportado por fundiciones fuertes.
Algunos trabajos exigen precisión repetible a nivel de micras. Otros son menos estrictos, especialmente para desgarrador o perforación básica de agujeros. Si está produciendo piezas en masa, incluso un ligero error puede costarle. Es importante igualar sus necesidades de precisión con su presupuesto. No pague demasiado las funciones que no usará, pero tampoco seas demasiado barato. Mire la calidad del tornillo de bola, los sistemas de retroalimentación de herramientas y las configuraciones del codificador. Todo esto afecta cuán apretadas pueden ser sus tolerancias, especialmente con el tiempo.
El calor es el enemigo de la precisión. A medida que los husillos giran rápidamente y los ejes se mueven, generan calor. Ese calor hace que las piezas de la máquina se expandan, cambien y tiren la precisión. Para administrar esto, las máquinas de alta gama usan enfriadores internos, sensores de temperatura y sistemas de tornillo de bola mejorados. Algunos incluso ajustan la posición basada en lecturas térmicas en tiempo real. Si planea ejecutar trabajos largos o utilizar RPMS altos, no se salte esto. Es especialmente importante en el trabajo de 5 ejes, donde los pequeños cambios conducen a grandes errores.
Incluso el mejor centro de mecanizado vertical CNC puede tener un rendimiento inferior si se coloca mal. El piso debe ser sólido y libre de vibraciones. Debe evitar la luz solar directa, la alta humedad o el flujo de aire de los respiraderos. Una fuente de alimentación estable también es importante: las columpios de voltaje de inicio pueden meterse con la electrónica. En algunos casos, las tiendas instalan almohadillas de concreto aisladas para manejar cortes profundos o cargas pesadas. Piense en la base como parte de la máquina. Sin ella, la precisión sufre y las reparaciones vienen antes de lo esperado.
Mantener un centro de mecanizado vertical CNC en la mejor forma significa más que solo limpiarlo. Para evitar desgloses y mantener los cortes limpios, las rutinas de mantenimiento regulares son imprescindibles.
De vez en cuando, la máquina necesita un chequeo completo. Eso incluye inspeccionar el movimiento del eje, la alineación del huso y la operación del cambiador de herramientas. La calibración también debe programarse para asegurarse de que la máquina todavía llegue a las posiciones correctas. Con el tiempo, incluso pequeños cambios en las rutas de herramientas pueden afectar la calidad de la parte. Muchas tiendas usan sistemas láser o de barras de bala para detectar signos tempranos de desgaste antes de que se conviertan en problemas.
Las herramientas de corte no duran para siempre. Cuando se desgastan, el acabado de la superficie sufre y las tolerancias comienzan a la deriva. Es por eso que los operadores rastrean la vida de la herramienta con cuidado. La mayoría de los sistemas de control le permiten establecer límites de uso, por lo que la máquina le advierte antes de que ocurra la falla. El intercambio de herramientas demasiado temprano cuesta dinero, pero esperar demasiado tiempo cuesta aún más en piezas malas. La clave es encontrar ese equilibrio.
Los VMC dependen del software para controlar cada movimiento. Las actualizaciones pueden corregir errores, mejorar el rendimiento o agregar características. Pero si omite actualizaciones, puede perderse mejoras críticas. Es igual de importante hacer una copia de seguridad de los parámetros de la máquina y los programas personalizados. Los cortes de energía o fallas pueden borrar datos, y tener una copia de seguridad reciente puede ahorrar horas, o días, de reprogramación.
El calor, la humedad y el polvo pueden meterse con la confiabilidad de una máquina. Las altas temperaturas pueden causar sobrecalentamiento, especialmente en el gabinete de control. La humedad conduce a la óxido y los cortocircuitos. El polvo obstruye filtros y capas electrónica. Para evitar estos problemas, el taller debe mantenerse fresco, seco y limpio. Las máquinas a menudo incluyen ventiladores y filtros, pero aquellos también necesitan limpieza. En las tiendas ocupadas, la instalación de ventilación adicional o aire acondicionado puede ser muy útil.
El mecanizado vertical CNC utiliza un huso orientado verticalmente para dar forma a piezas precisas y complejas. Admite una configuración rápida, automatización de herramientas y alta repetibilidad en espacios compactos. Siguiendo el mantenimiento regular y la elección de la configuración correcta, los fabricantes pueden aumentar la salida. Seleccione un centro de mecanizado vertical que se adapte a sus materiales, necesidades de tolerancia y volumen de trabajo.
R: Se usa para cortar, perforar y dar forma a piezas de metal o plástico con precisión, especialmente para superficies planas o complejas.
R: El huso en un centro vertical se mueve verticalmente, mientras que en una máquina horizontal corta del costado.
R: Automotriz, aeroespacial, fabricación de moho, dispositivos médicos y fabricación general confían en él para piezas de alta precisión.
R: Calibración regular, seguimiento de la vida de herramientas, copias de seguridad de software y control de temperatura ayudan a mantener la máquina funcionando sin problemas.
R: Sí, especialmente con capacidades de 5 ejes, puede producir cuchillas de turbina, moldes y componentes médicos intrincados.
